Вот какой получился вариант доработки аппарата.
Эта модель послужила еще примером использования минимума внутреннего пространства для каких либо переделок и доработок. Хотя , есть еще и другие варианты, применимые к этой модели.
Раньше такая доработка применялась на нескольких X Terra 70, 705.

В этом аппарате доустановлен регулятор громкости звукового сигнала, т.к. регулировка этого сигнала в этой модели не применяется.
Так же добавлена возможность отключения звукового сигнала и передача его посредством доустановленного FM трансмиттера на беспроводные наушники. Переходить из одного режима - со звуковым сигналом на штатный динамик, в длугой - на беспроводные наушники, отключая при этом звук на динамик, можно одной кнопкой. Передача звукового сигнала происходит на частотах FM диапозона - 87,5 - 108 МГц. Есть возможность перестройки частоты на любую из частот этого диапозона с помощью пульта управления и сохранения частоты при отключении питания. Также, с пульта, есть возможность регулировать или подстраивать громкость передающего сигнала.

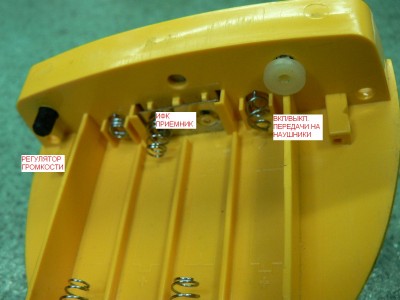

Все органы управления, после установки батарей питания, закрываются крышкой батарейного отсека и не видны снаружи и закрыты от внешних воздействий. Для любых манипуляций - с регулировкой громкости, перестройки частоты и включения или отключения работы на беспроводные наушники, надо снимать крышку батарейного отсека.
Варианты потребления тока аппаратом, в различных режимах :
- режим работы на штатный динамик, при полной громкости (есть сигнал/нет сигнала) - 30мА / до 0,21 А ;
- через регулятор громкости - около 70мА ;
- на беспр. наушники - стабильно - 80мА .
При работе на штатный динамик FM трансмиттер полностью отключается и никак не влияет на потребление тока. Единственное, что при выключении аппарата, в режиме работы на беспр. наушники, необходимо переключать кнопку, отключая при этом лишнее потребление от FM трансмиттера, т.к. это может повлиять на заряд батарей при неработающем аппарате.
Так же есть возможность доустановки светодиодной подсветки дисплея.

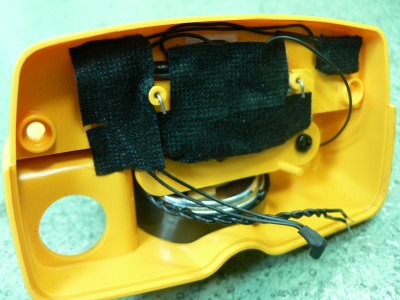

Все внутренние доустановки изолированы от случайного контакта с остальной электроникой аппарата.

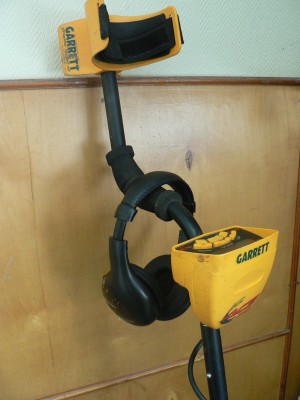

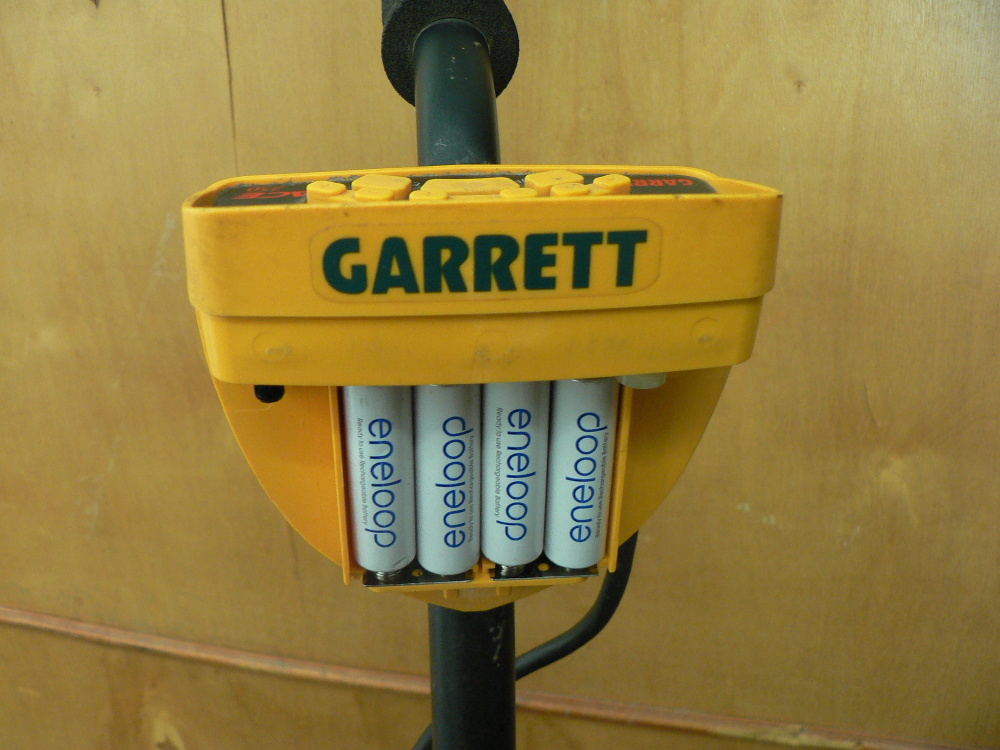

Окончательная сборка.

А что за уши такие? Фирма? Цена?

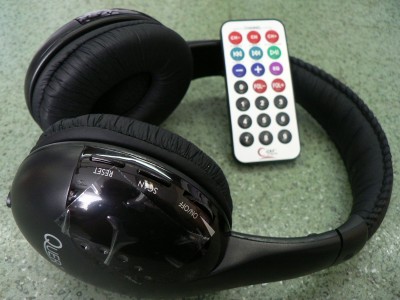

Уши - Quer SLU0036, Китай. В Сети можно найти цены.

Насчет регулировки громкости.
Найден очень простой способ доработки аппарата. Почти практически без всяких внутренних переделок, надо внутри запаять только один проводок . Все остальное подключается в разъем наушников, не требует больших денег, используется тот же штекер и, при необходимости, просто вынимается. Единственное - пока не подобрана элементная база. Если будут желающие, то можно дальше двигаться.
