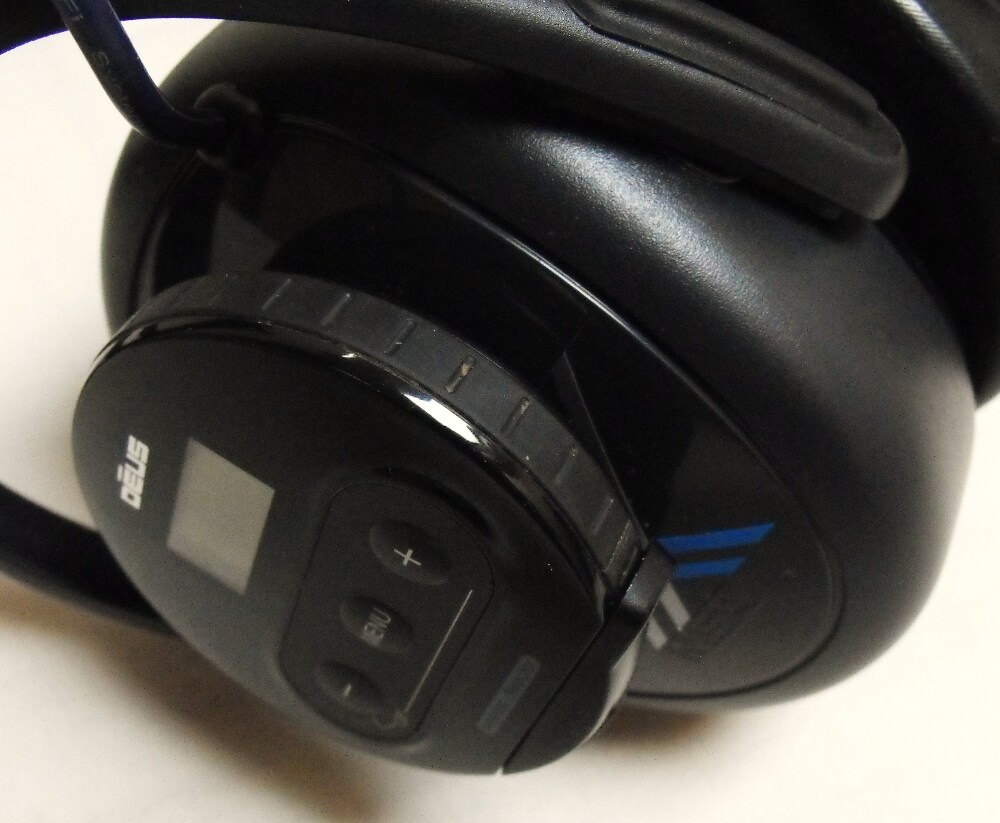

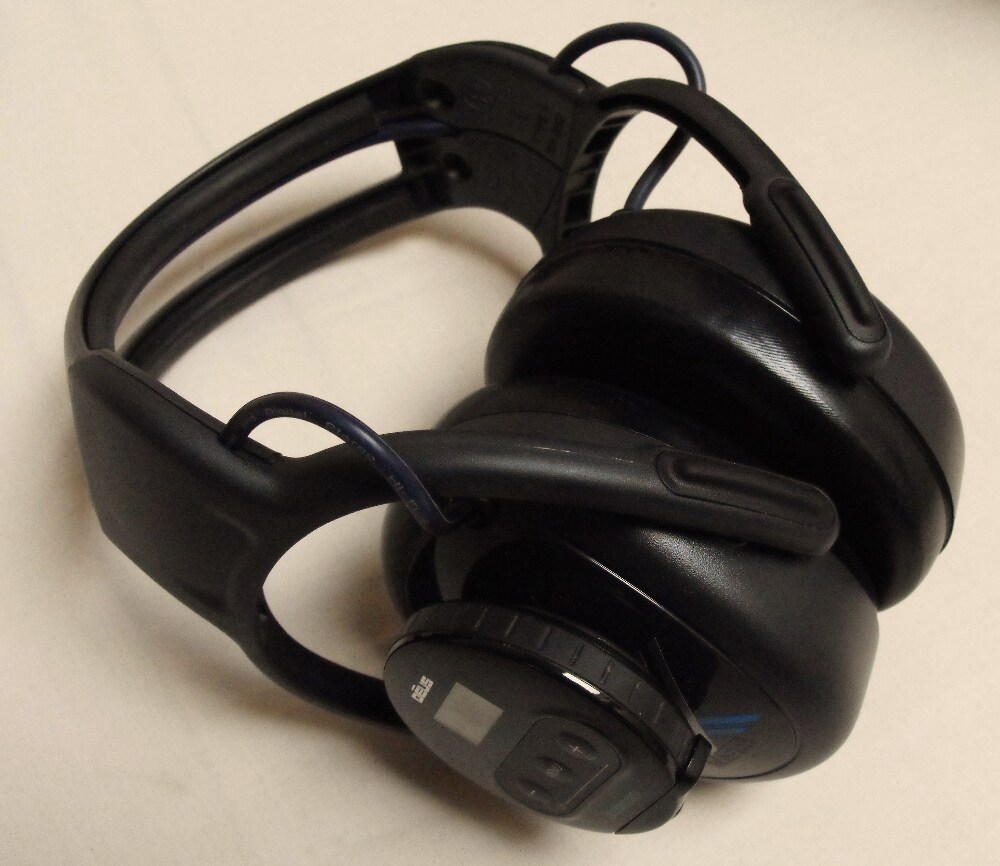

Учитывая что оригинальные уши к Деусу редкостное г......., по крайней мере для меня. Кому то мож нравиться.

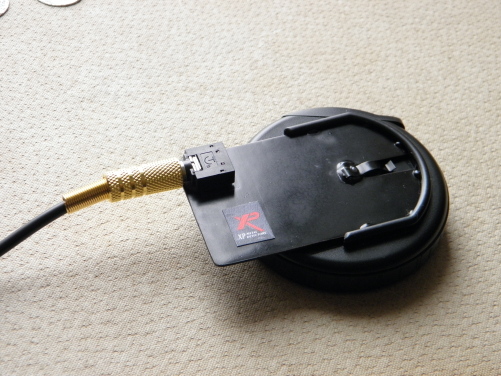

Сделал переходник для подключения внешних любых ушей. (Уже проскакивали в нете такие вещи ,вот моя)

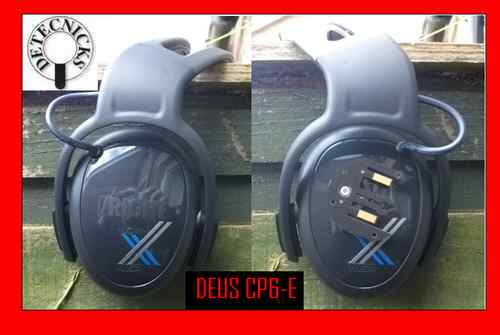

Оригинальные уши -общее сопротивление 16 ом -

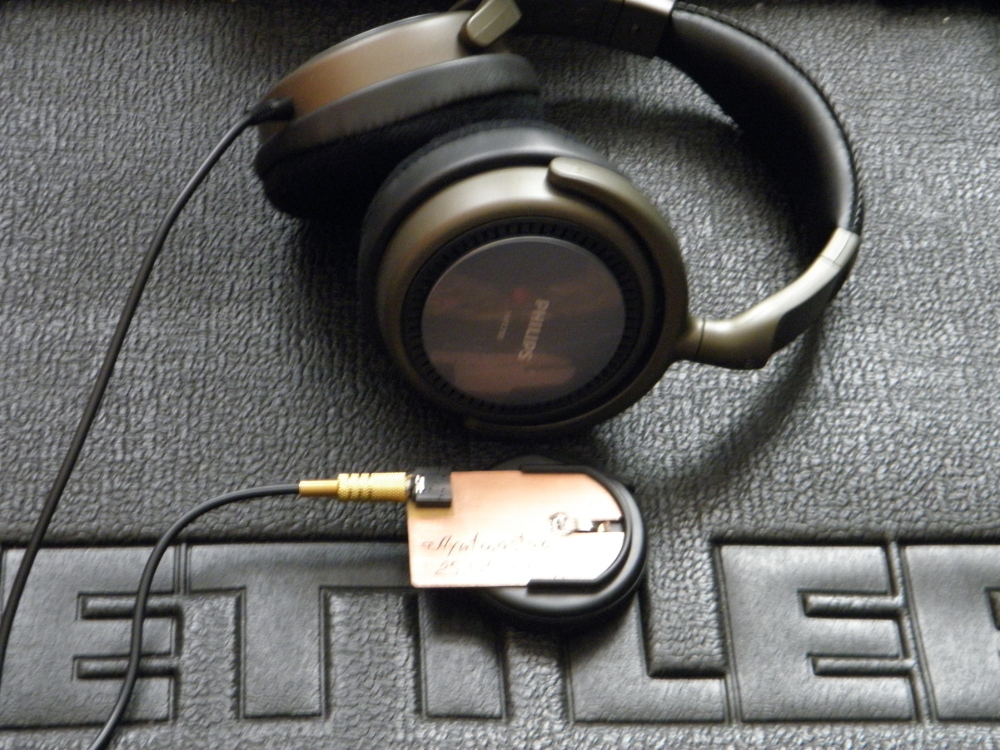

Использую Филипс SPH 2700 сопротивление по уху 32 ом. Подключение сделал последовательное .
http://www.ozon.ru/context/detail/id/3233396/
Электронный блок , вернее его усилок работает теперь на нагрузку 64 ома. Больше сопротивление нагрузки- меньше "подьедается" аккамулятор, дольше не надо заряжать акумм.
Звук чистый хватает установки громкости на 3-ку.
SPH 2700 полностью закрытые наушники и в них в отличии от оригиналов похрен любой отвлекающий шум.
-----------------------------------------------------------------
Использовать можно любые наушники.

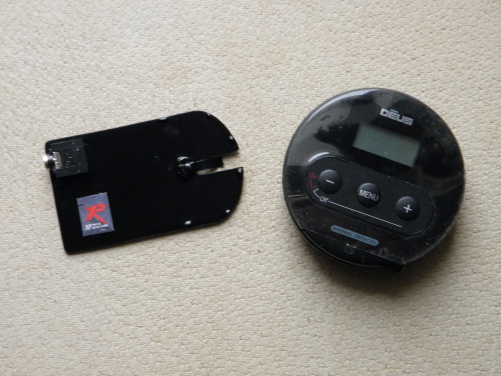

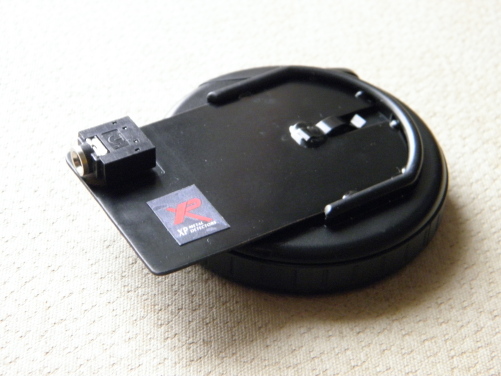

Изготовление -платы переходника для подключения любых наушников , к оригинальному блоку "ушей" Deusa-
По шаговая.
---------------------------------

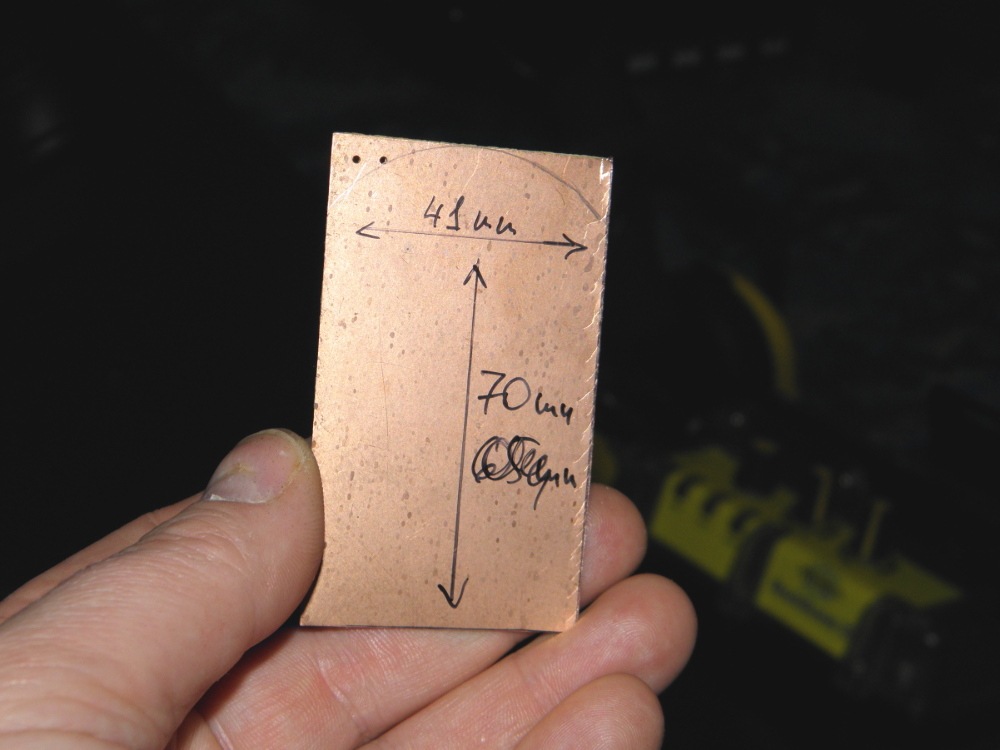

1)Берём стелотекстолит фольгированный 0.5 , 0,7 или 1 мм.


------------------------------------------------------------

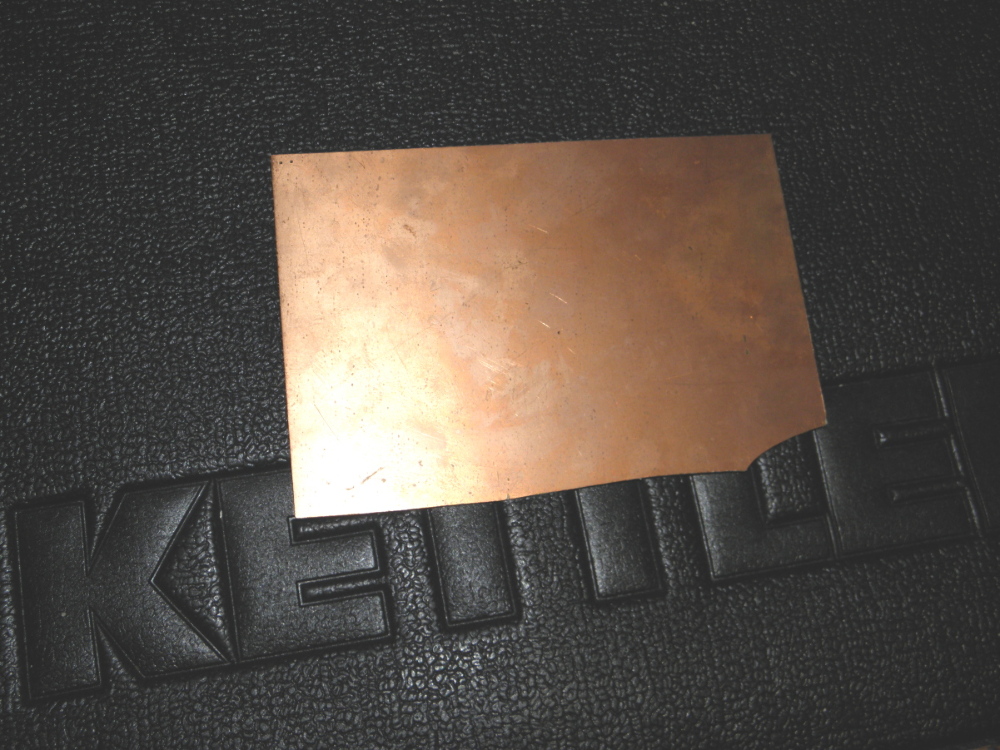

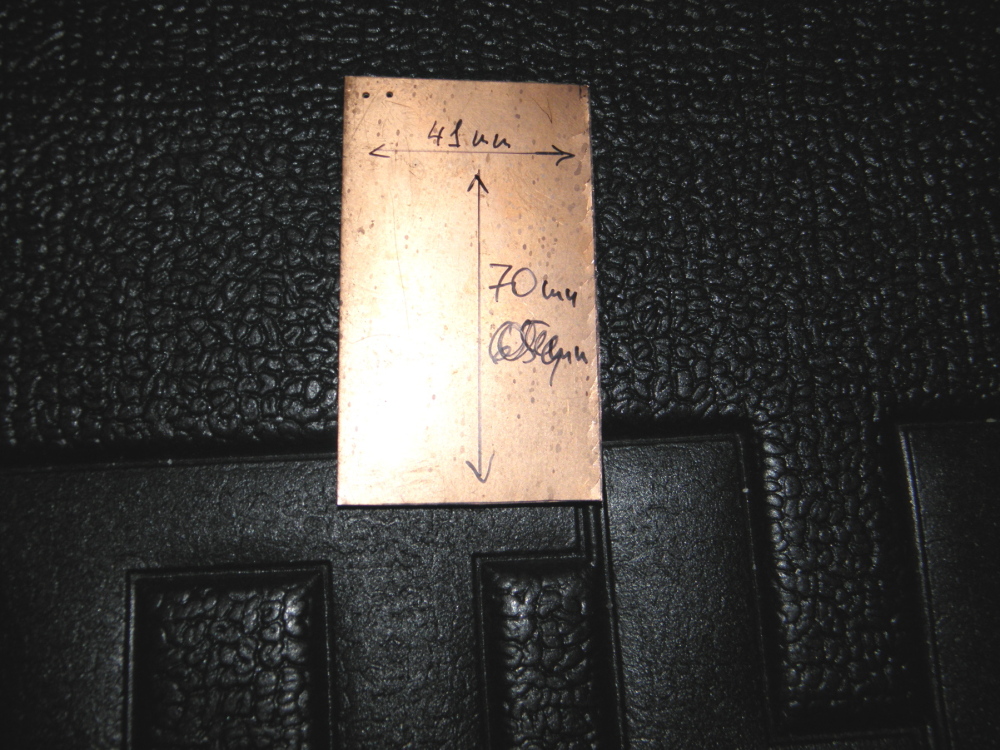

2) Вырезаем полоску 41 на 70 мм ,ножницами по металу или гильотиной по металу.На крайнык ножовкой.


------------------------------------------------------------

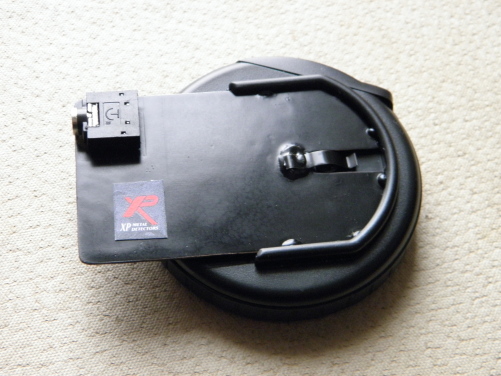

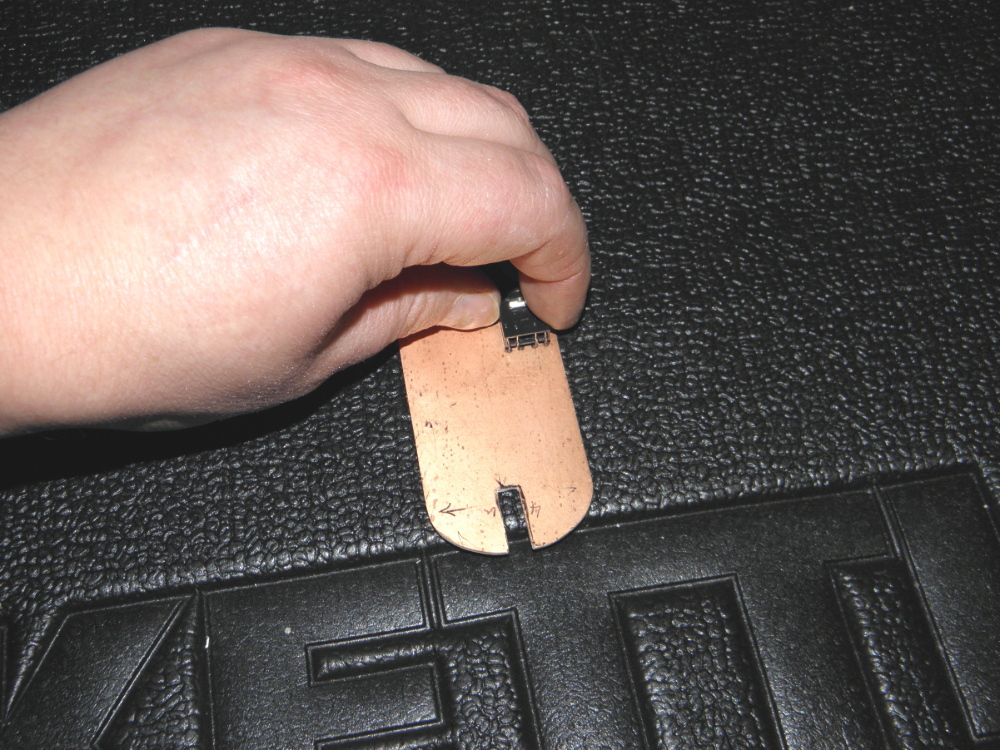

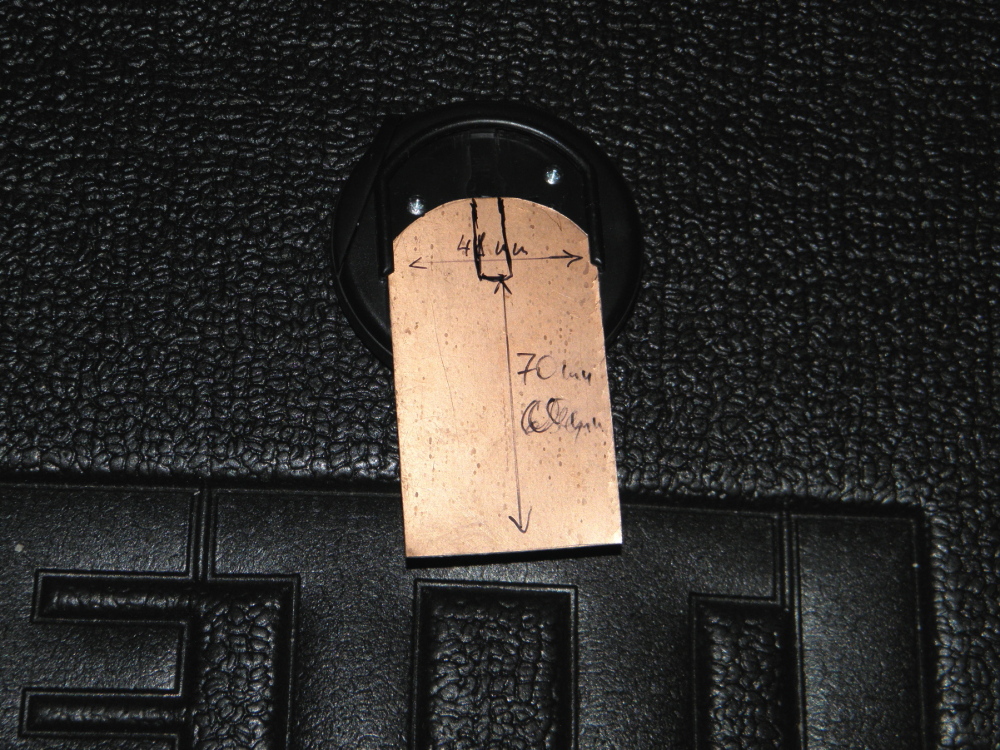

3) Прикладываем "уши" и очерчиваем дугу.





-------------------------------------------------------------
4) Очерченная дуга




--------------------------------------------------------------

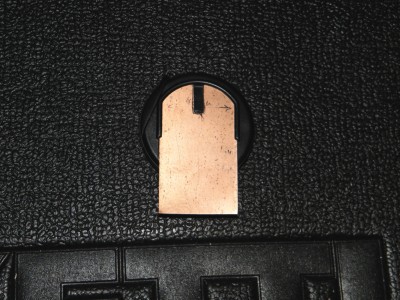

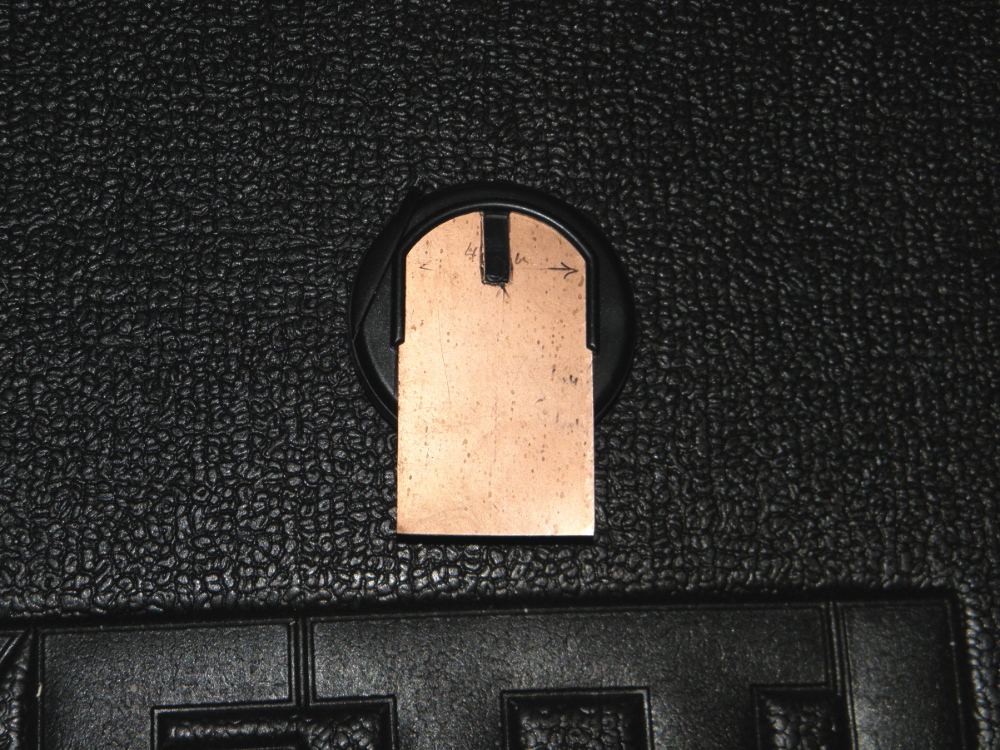

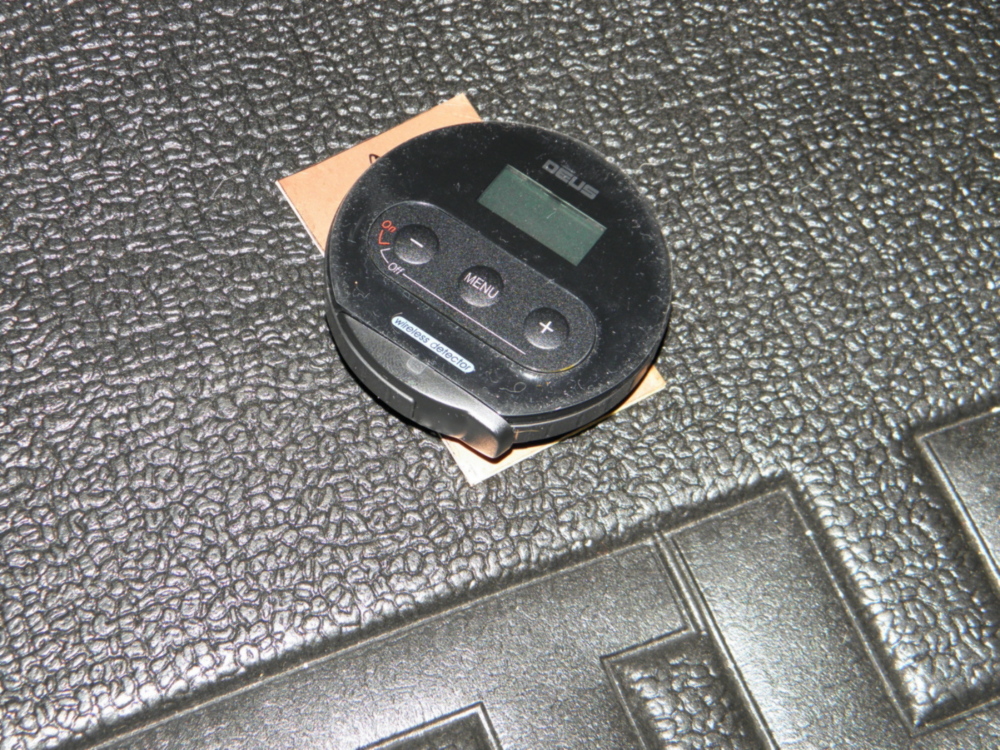

5)Обтачиваем на точиле. Можно в ручную займет просто больше времени. Прикладываем к блоку отмечаем и вырезаем прозезь , в середине. Выпиливается ножовкой и обламывается ,после чего доводим надфилем.









--------------------------------------------------------------

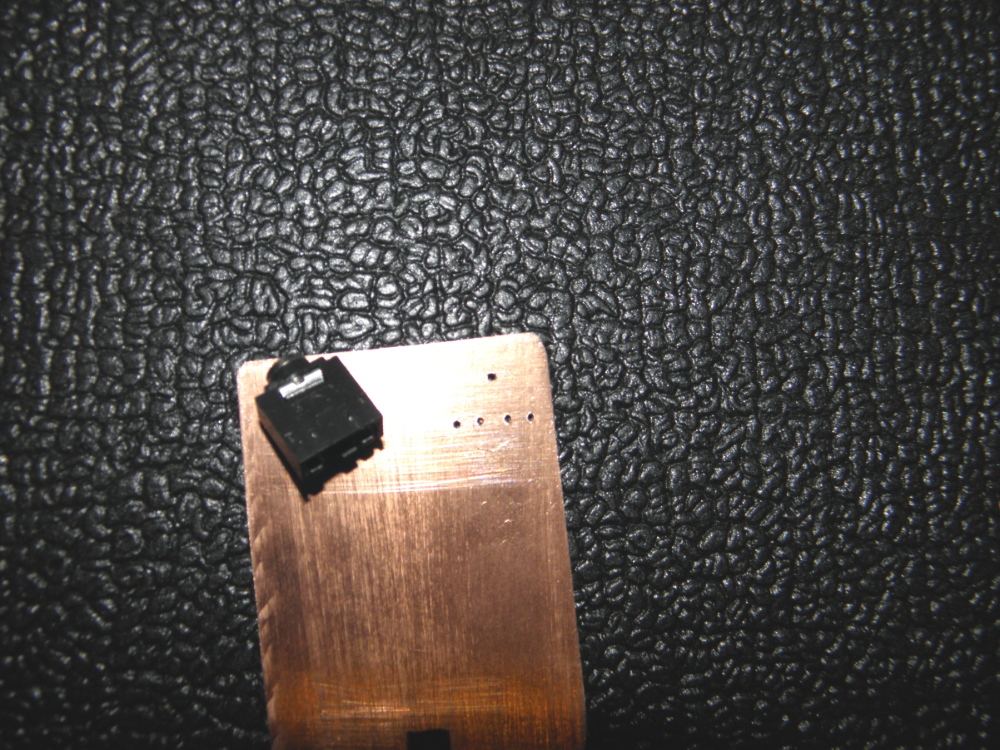

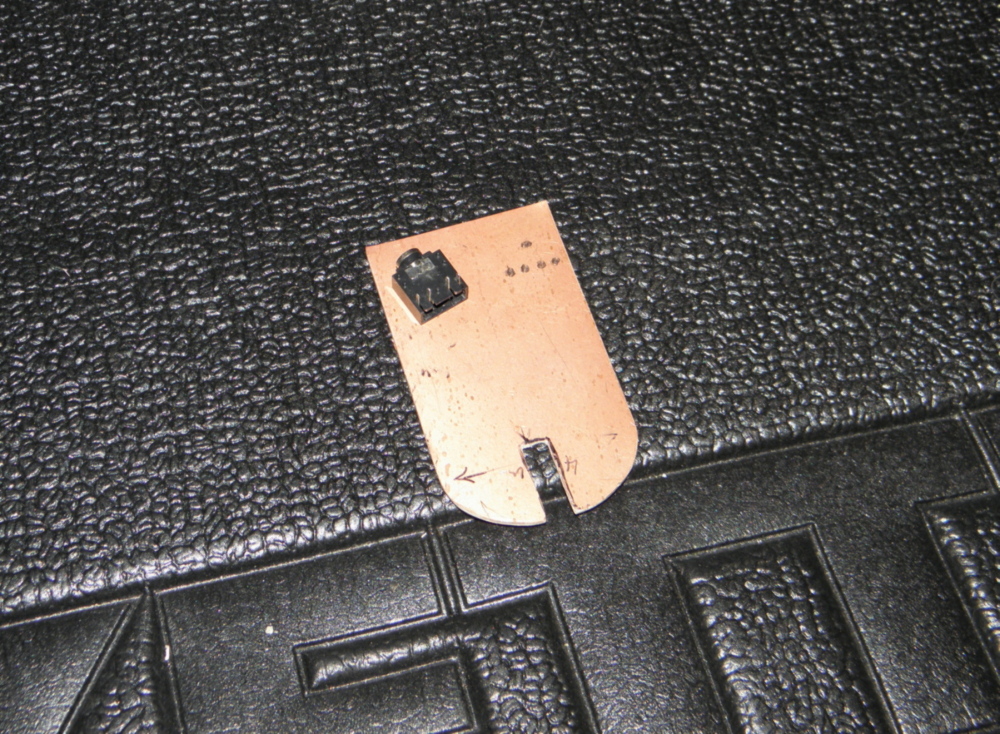

6) Прикладываем разьём и отметаем на плате ,где сверлить дырки под ноги разьёма.





--------------------------------------------------------------
7) Просверлили и шкурим наждачкой.




--------------------------------------------------------------

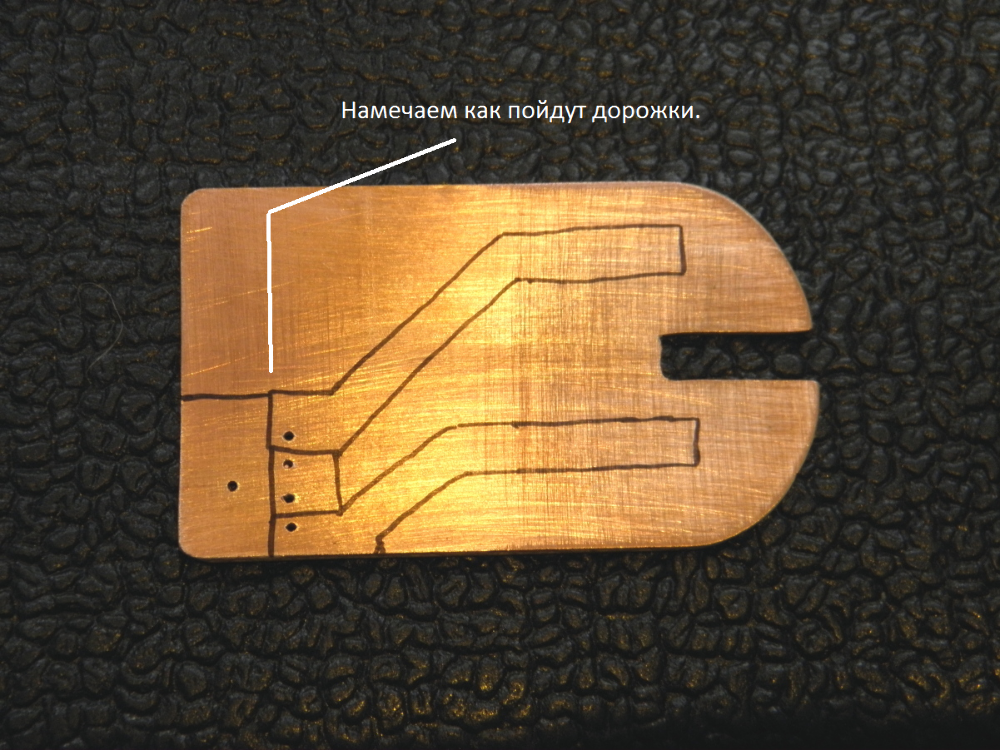

Отчетаем где пойдут дорожки.



---------------------------------------------------------------

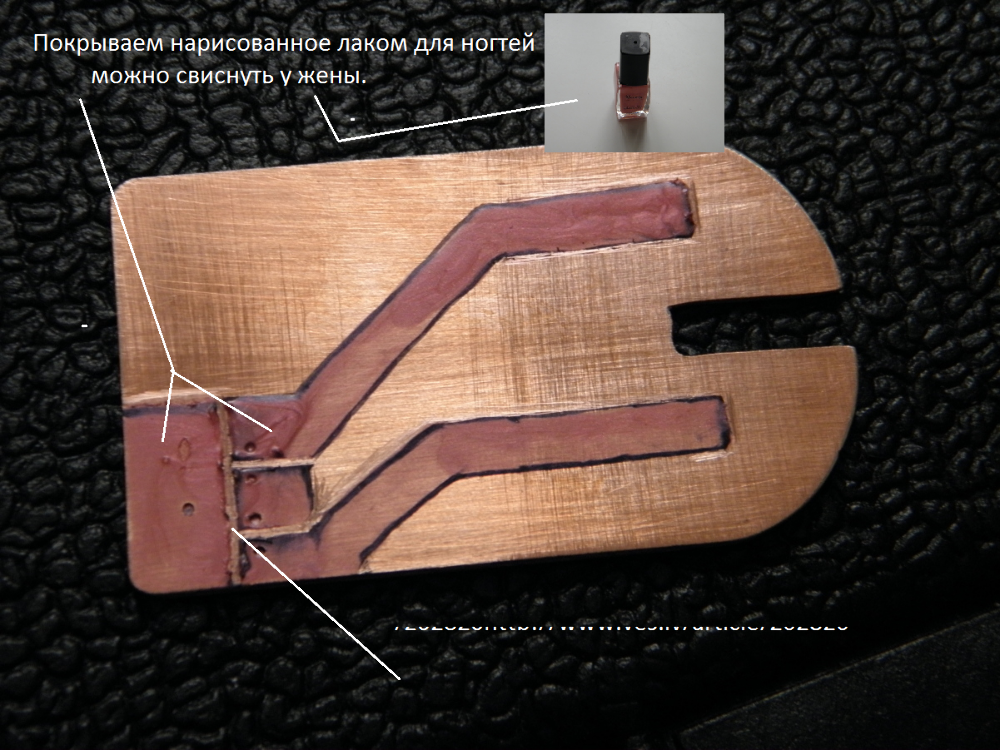

9) Покрываем лаком и устраняем замыкание между дорожками ,ножом или шилом.



---------------------------------------------------------------

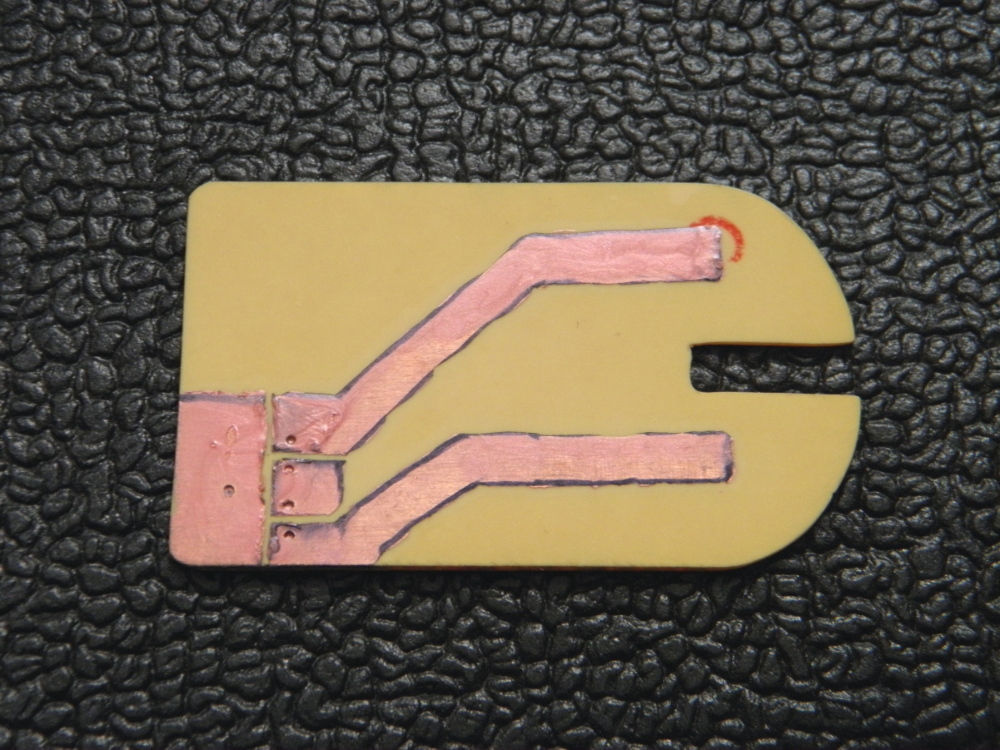

10) Делаем водный раствор хлорного железа. Опускаем в него плату и травим её.. То что не закрашено лаком растворится. останется только то что нам надо.




----------------------------------------------------------

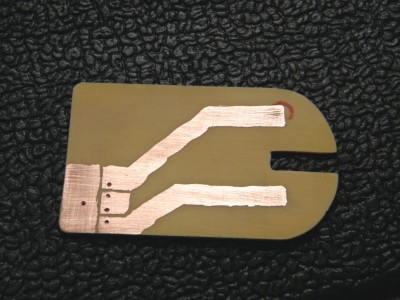

11) Протравили .



----------------------------------------------------------

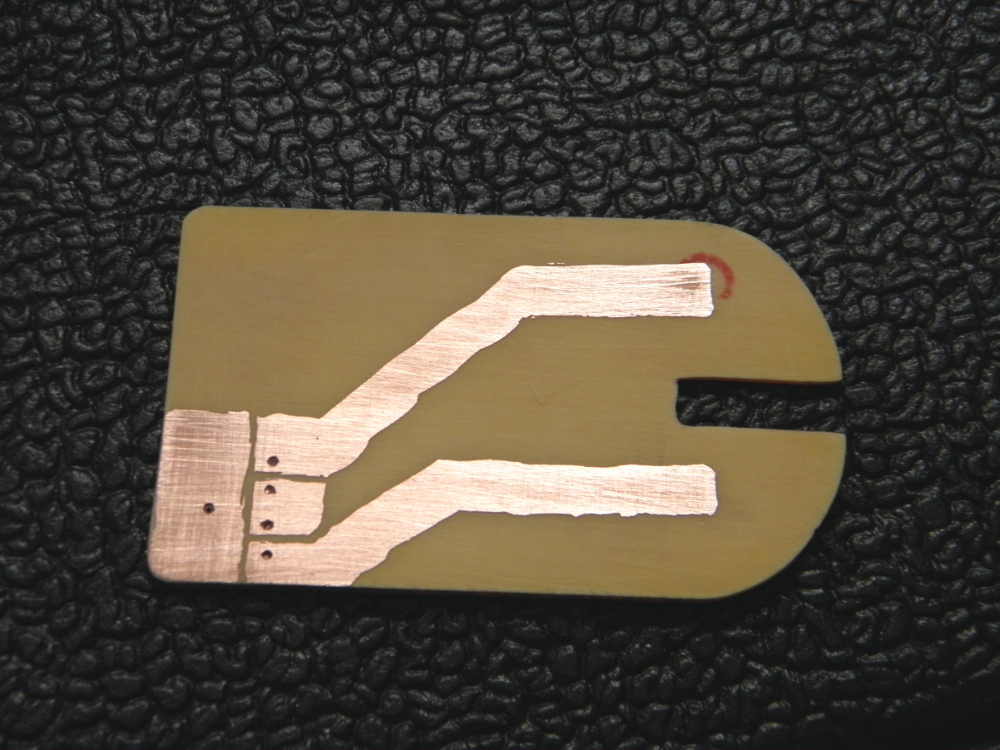

12) Удаляем лак ацетоном и шкурим плату наждачкой.



----------------------------------------------------------

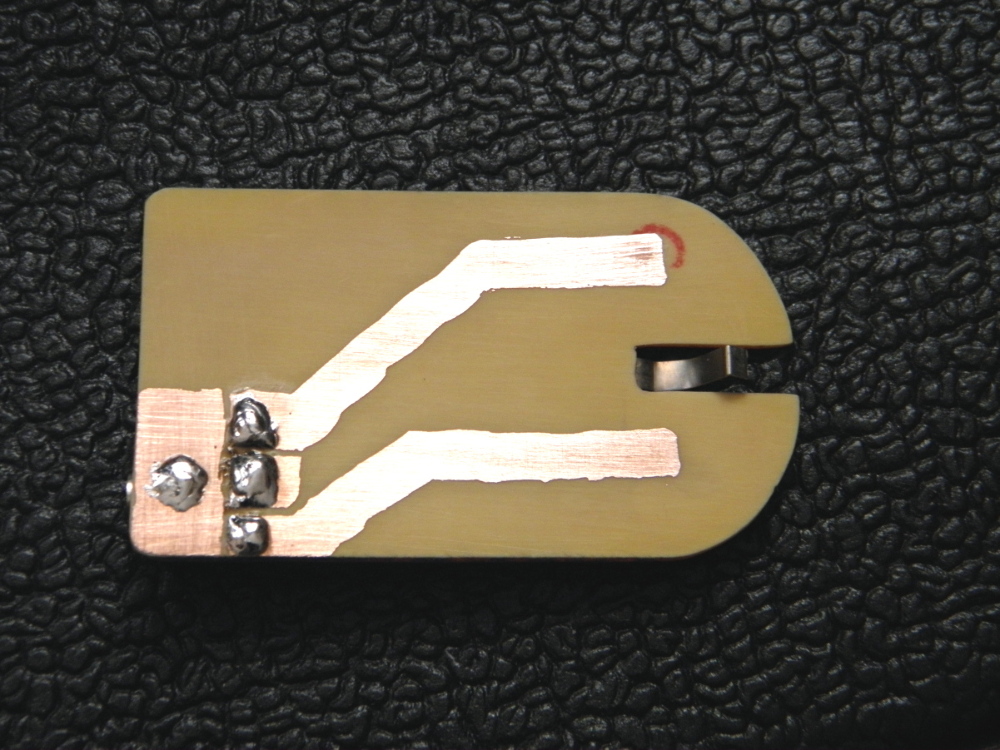

13) Запаиваем разьём и фиксатор.





-----------------------------------------------------------

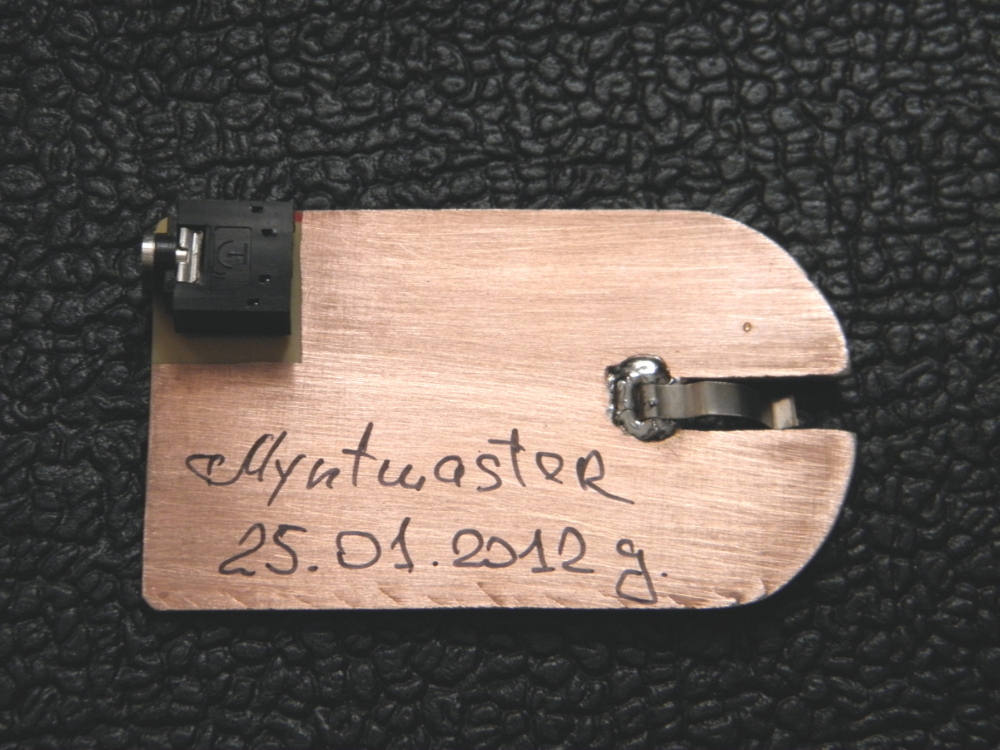

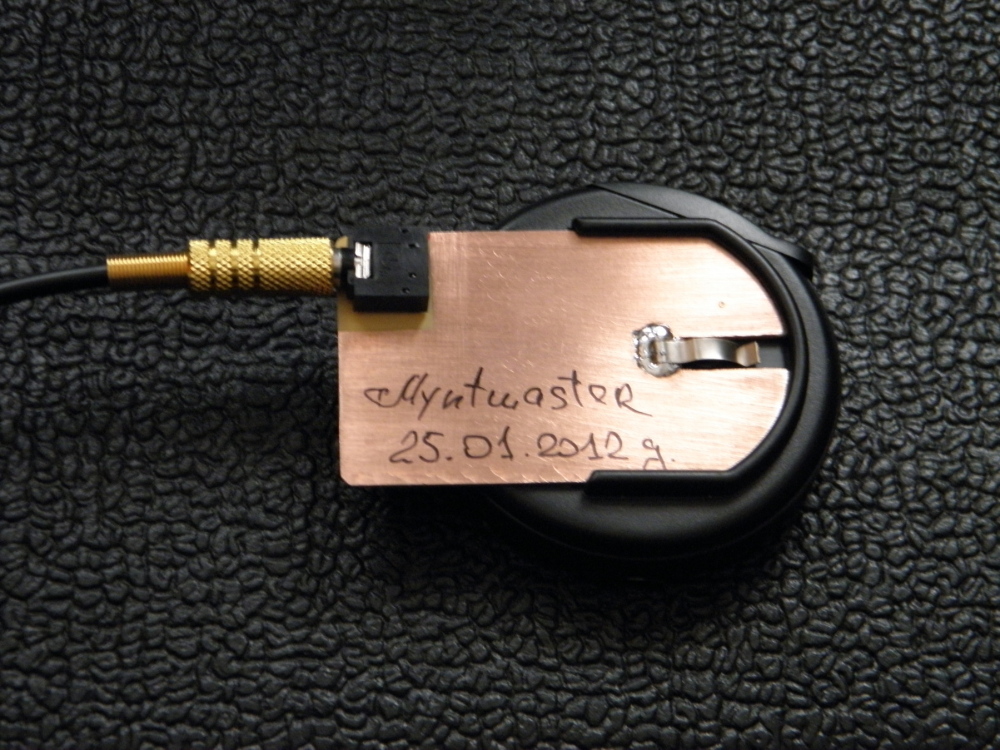

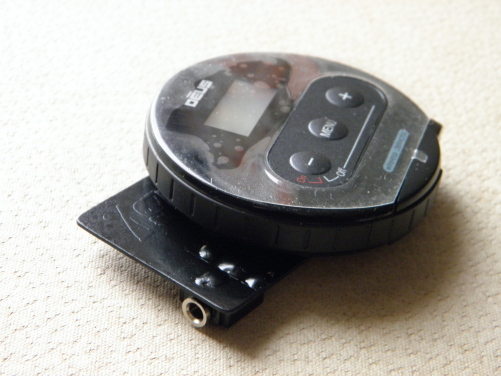

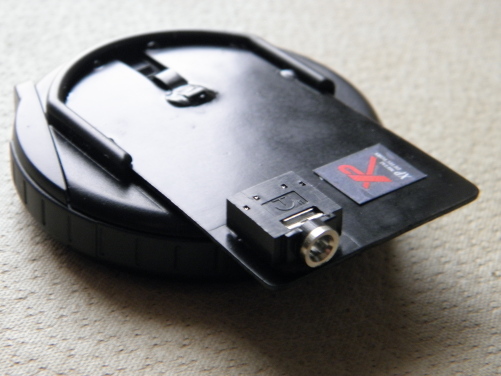

14) Готово осталось только покрасить.

Horoshaja rabota! Ja b tozhe neotkazalsa ot takova perehodnika.

Зачем капельки припоя по краям платы?

Супер!!! Пора ставить на поток! Я то-же встану в очередь Соглашусь, оригинальные только в жару хороши- "с проветриванием" . На пляже актуальный прибомбас. Да и в холода тепло.

А у родных ушей какое подключение?
И ещё, скажите пожалуйста, зачем в плате 5 дырочек под разъём? Купил сегодня гнездо для наушников, так вот так всего 3 ножки.

1) Обычное стерео
2) У меня разьем с переключением нагрузок ,такой ставить не обязательно.

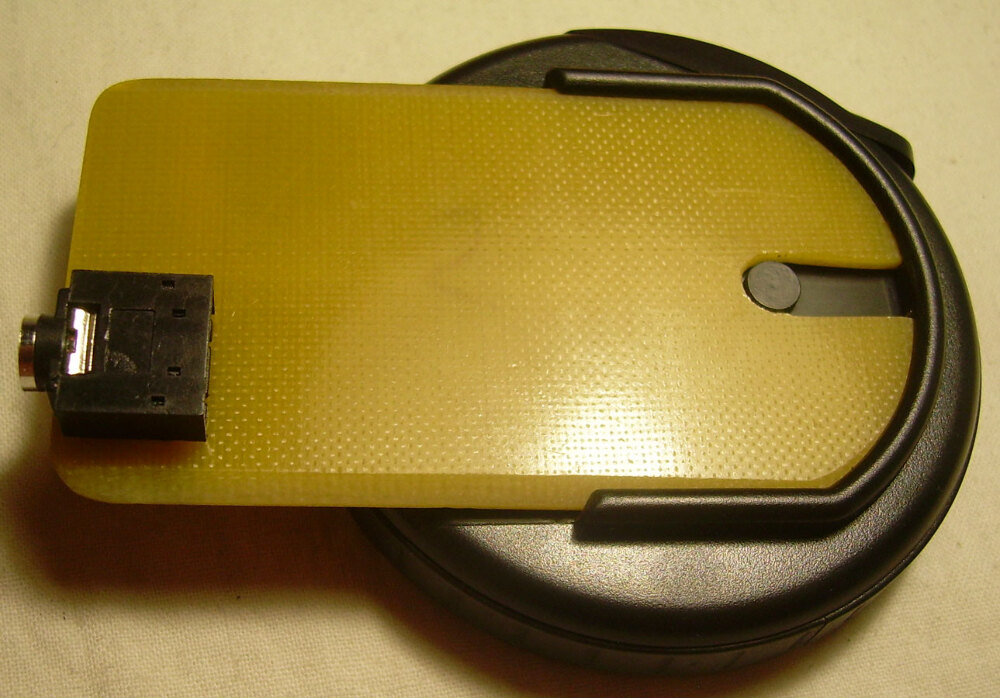

Плата толщиной 1 мм, капли по краю при засовывании в паз для надёжной фиксации. Если брать стеклотекстолит 1,5-2 мм то всё сразу ок.

Спасибо. А какова будет распайка на плате для разъёма наушников с тремя выводами?

Фото разьёма в студию.

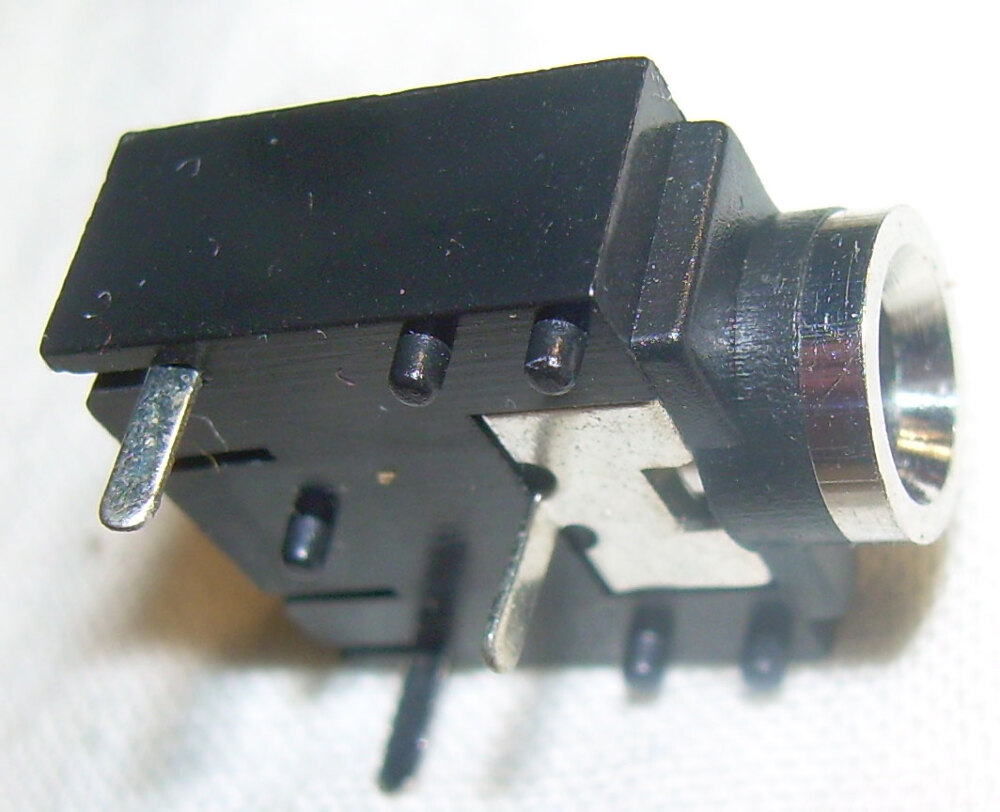

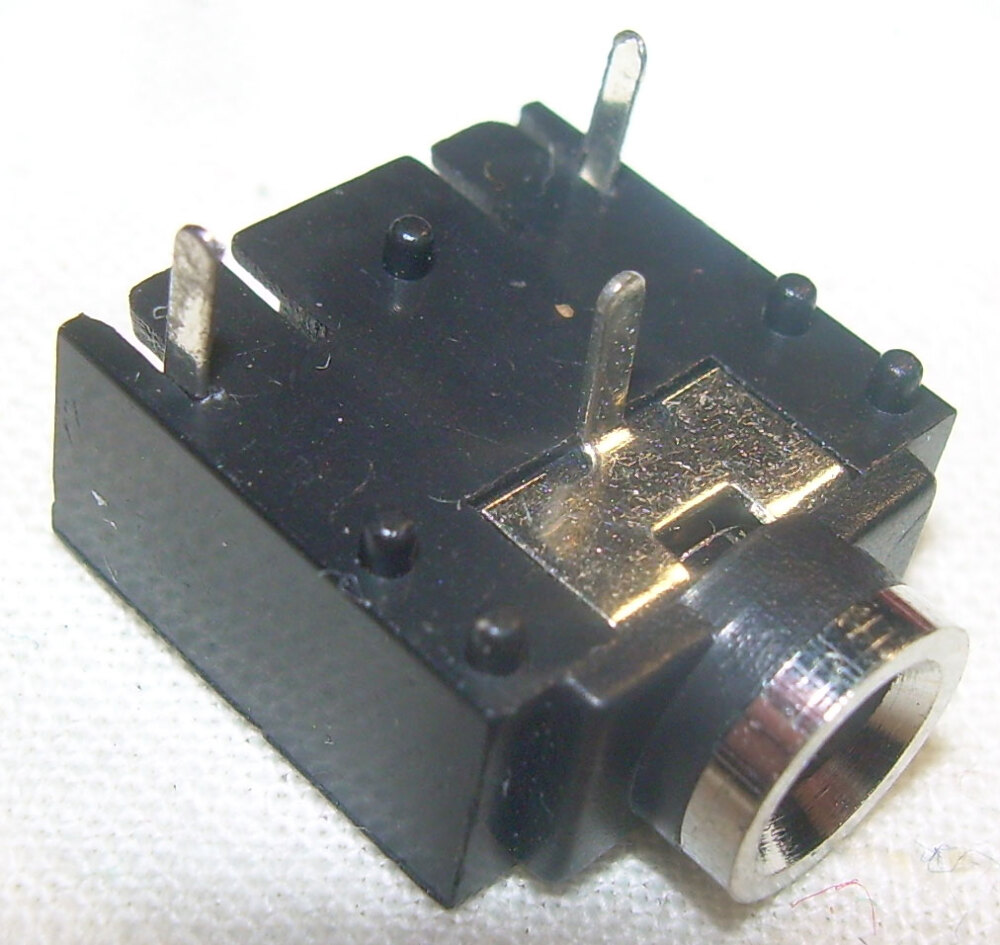

Вот фото:

Центральный масса(общий) . Левый -левый канал. Правый-правый канал.

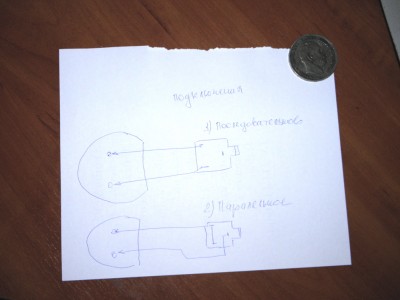

1) Последовательное подключение (меньше будет аккамулятор)
2) Паралельное подключение (соответственно больше но не сильно)
------------------
Если собираетесь использовать Косс , то лучше паралельное.
Если уши от 8 до 32 ом лучше последовательное.

Eto gotovie . V UK pokupal. Udobno sedjat na golove.

Скажите пожалуйста, чем сверлили плату под ножки разъёма?

Приобрёл текстолит толщиной 2 мм. Выпилил, примерил, входит в пазы впритык. Вот думаю, как бы контакты на блоке не снести при засовывании. Контакты на блоке ведь не пропружинены?
Чем сверлить плату так не определился. Минидрель покупать для разового использования пока не хочется.

Надо купить сверло 1 мм и держа его плоскогубцами просверлить. Всего три дырки то. Пока сверло не тупое и так пройдет. Только сначала надо накернить места сверления. Чтобы не снести контакты ,со стороны закругления слегка сточить под углом ун вис бус ок.

Myntmaster, большое спасибо за подсказки. Переходник готов, даже работает. Но вот припайка штекера получалсь некачественная.

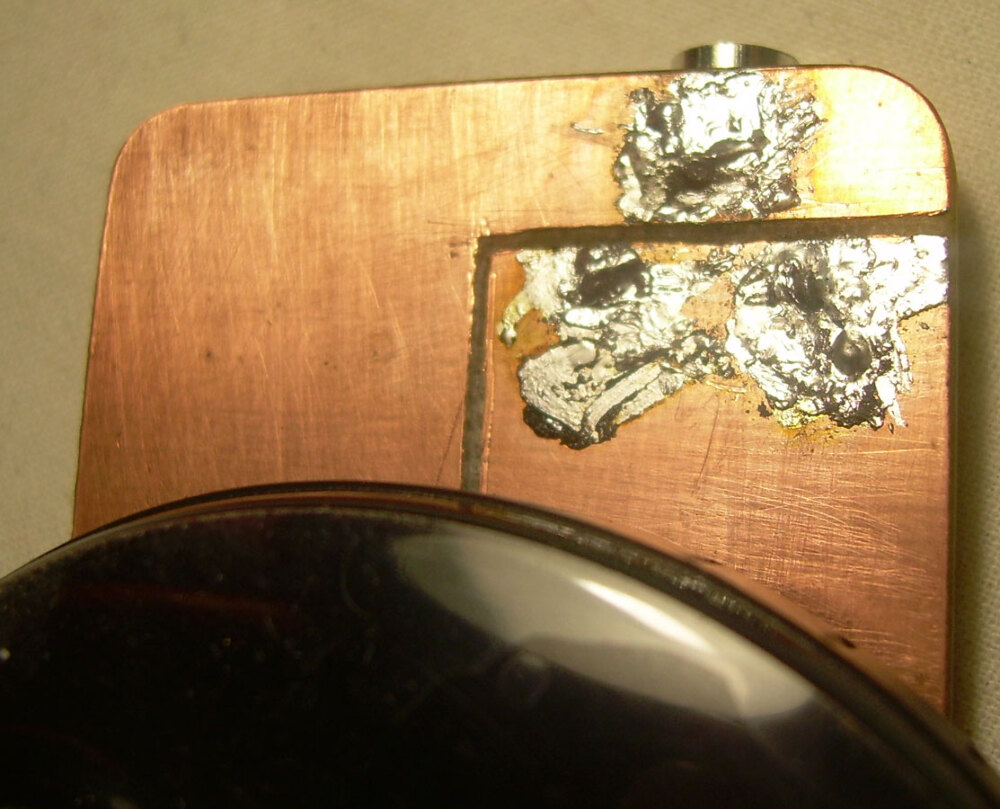

Плата залудилась легко, ножки разъёма вроде бы тоже облудил после смазывания паяльной кислотой. Но в итоге спаять ножки разъёма с платой сразу не получилось, много раз грел, разъём чуть не расплавил... В итоге вот (фото). Получилось неаккуратно и ненадёжно. В увеличительное стекло видно, что пайка не захватывает ножки со всех сторон, а лишь краешек ножки кое-где. В чём секрет аккуратной пайки? Паяльник самый обычный, советского производства.
И ещё вопрос. Платка в блоке чуть болтается, как бы сделать ей зажим или закрепить на блоке как-то. У меня текстолит односторонний.

Перед пайкой у разьема надо было ноги наждачкой или ножом пошкрябать ,они как правило окислившись.
Самое простое если стеклачь одностороннний, капли по контуру посадить эпоксидкой, после высыхания подогнать (лишнее убрать наждачкой)

Радиоманы купите канифоль для пайки!! Страшно смотреть на такую пайку))))
Канифоль сделает чтоб все было красиво и ровно и зачищать непридется. (Стоит капейки!)
Припои продаются уже с канифолью, но всеравно для многих операций ее не достаточно в припое(~ 10-20%).

Олово сразу возьмется к железу горантированно!

есть ещё растворы для пайки на основе каких то кислот, я один такой в салвате брал, тоже неплохая вещь правда воняет знатно

rastvor cinkovoi-hlorid ranjshe izpoljzovalsa.Razbirali batareiki i cinkovoi kozuh kidali v Hcl soljanuju kislotu. super rastvorchik poluchalsa.
