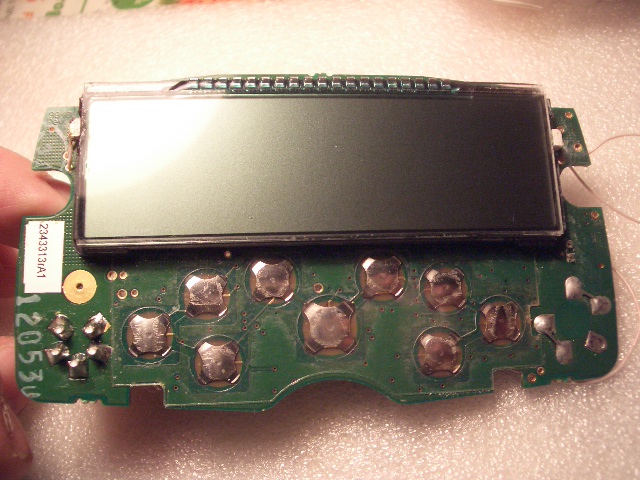

Добавляем потенц громкости, устанавливаем светодиоды для подсветки экрана.
Потенц ставится вместо разъема на наушники. Разъем выпаивается, пады на плате закорачиваются перемычками.

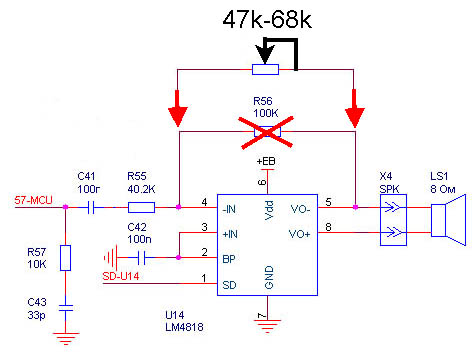

Схема показана - удалить резистор в обратной связи УНЧ, вместо него подключается потенциометр.

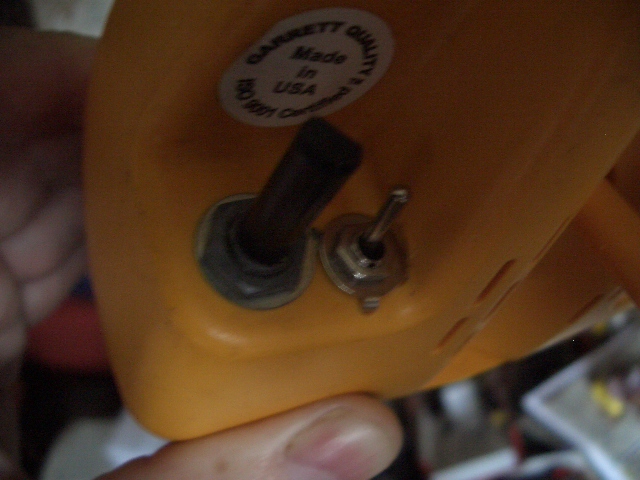

место установки потенца громкости и тумблера выключения подсветки экрана

Неплохо!
Немного больше денег вложить в детали чтобы было элегантней и будет савсем конфетка

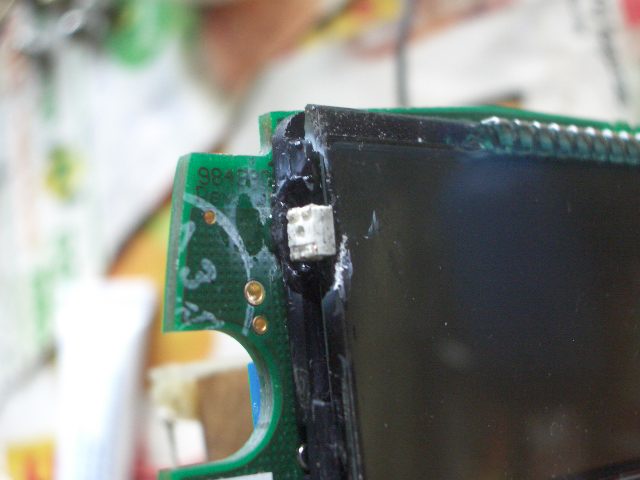

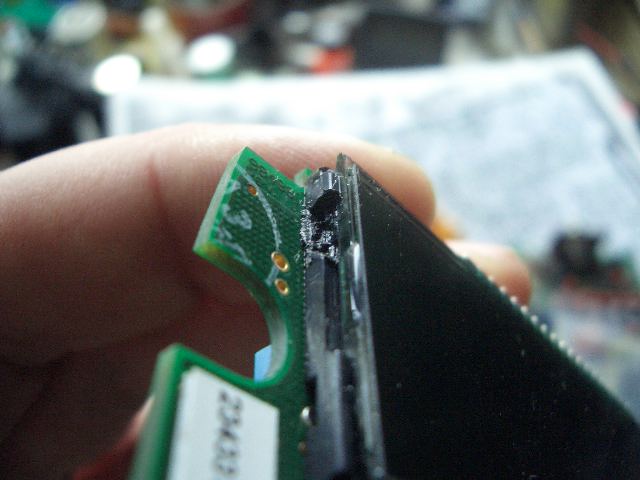

Под светодиоды нужно немного сделать углубления в пластике под лцд. Светодиоды такие - http://www.lemona.lt/index.php?page=item&i_id=137138
Pavadinimas: Šviesos diodas SMD 3528 PLCC4 baltas 4000mcd 120°
Aprašymas: 50mA; 3-3.8V; baltas 4000mcd 120°

а фото подсветки работающей можно?

skaņas regulators

Можно ещё и перекрасить,но всё равно на выхлопе будет АСЬКА!

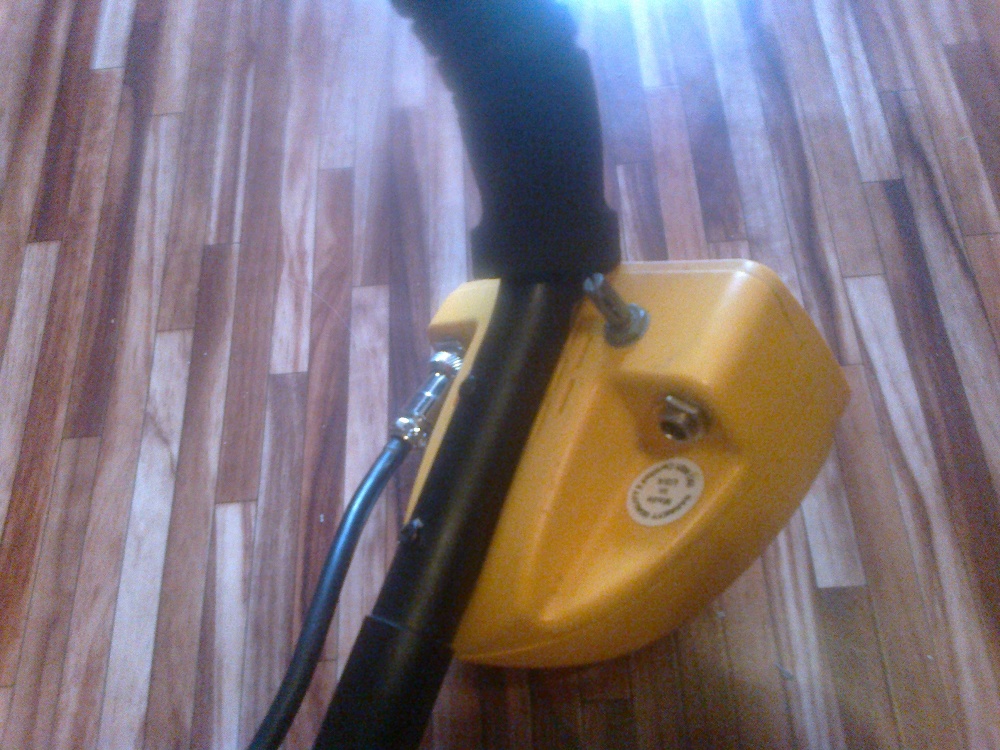

фишка в том что такое расположение потенца не годится для работы с одетым чехлом на блок.

В чехле ведь можно сделать дырку, а как выглядит с подсветкой экран то?

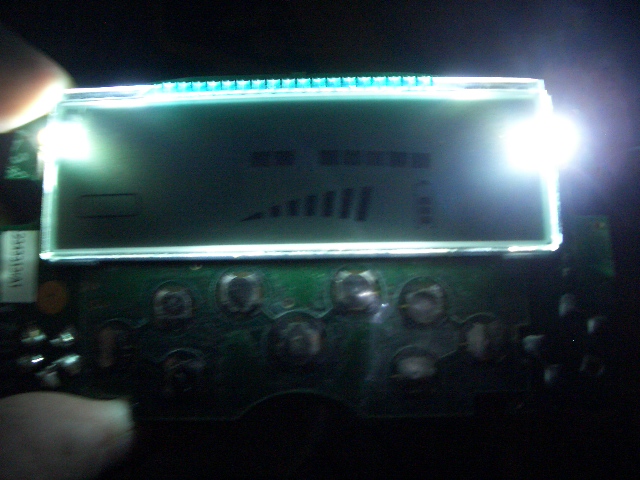

леды работают на половинном токе, примерно по 20 мА каждый, так как максимальный ток 50мА - общий будет 100 мА - будет быстро кушать запас аккумуляторов. чтобы от ледов в глаза не било светом на лцд сверху нужно наклеить кусочки отражателя - фольги. фольга частично заслоняет сектора шкалы, но это не мешает.

Теперь жители деревень вздохнут с облехчением. Они не понимали " что это там в полях громко крякает"! А сейчас тишина! И ТОЛЬКО СВЕТЛЕЧКИ БЕГАЮТ!!!

Теперь жители деревень вздохнут с облехчением. Они не понимали " что это там в полях ночью громко крякает"! А сейчас тишина! И ТОЛЬКО СВЕТЛЕЧКИ БЕГАЮТ!!!

a skolko tam dirku sjgelat...ja s cehlom nerazu nehogjil nu, esli on nagjet togda ti ze ne mozes regulirovatj zvuk kokda nado?

регулировать звук можно и заклейкой отверстий динамика. однако каков был заказ такова была и реализация. хозяин позволил поставить потенц заместо разъема - сделал как я сам лично предполагал, ибо логично. а он ходит с чехлом на блок. ваше дело решать - куда поставить потенц. суть то не в этом, суть в том чтобы людям было удобнее и как они хотят, что хотят получить.

убил )))))))))))

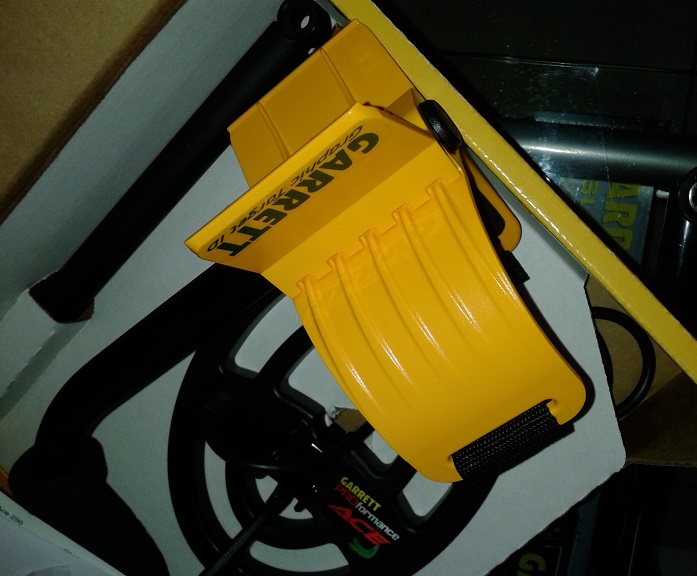

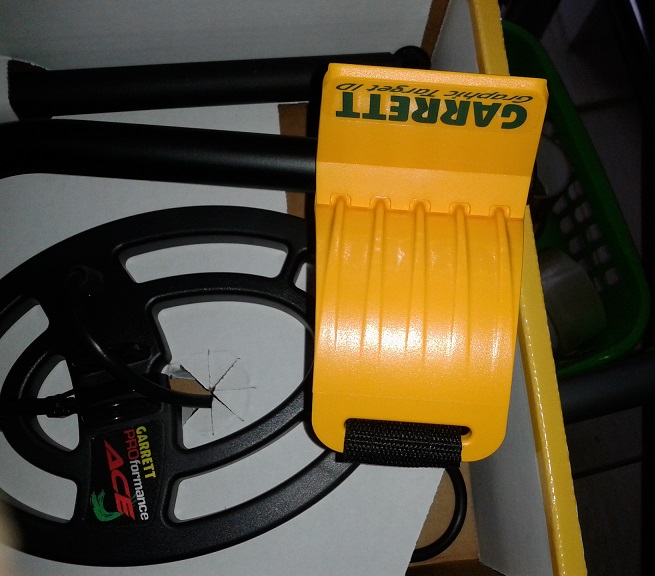

Garrett ukriepili padlakotniki na vsie ACE madieli.
Tipier eto viglidit tak:

Все теперь продажи асе стремительно вырастут, ведь это самый главный недостакок данного прибора.... И теперь он сможет затмить все модели конкурентов на рынке,... Браво Гаррик .. Да здравствует желтый король))

Все теперь продажи асе стремительно вырастут, ведь это самый главный недостакок данного прибора.... И теперь он сможет затмить все модели конкурентов на рынке,... Браво Гаррик .. Да здравствует желтый король)) [/quote]

Сударь! Ваша ирония неуместна! Вы позволили себе шутку юмора в адрес культового прибора ! Это не только кормилец многих и многих семей , но и вожделенная вещь ещё для большего количества людей..Он не просто жёлтый король , это жёлтый идол!
Скажу даже Йелоу Девил! И не каждый может быть достойным оператором этого культового прибора..
А на самом деле у меня друг с таким носится , и под настроение делает и минелабовцев и деусятников..Правда катушка у него не скромная...

Сударь! Ваша ирония неуместна! Вы позволили себе шутку юмора в адрес культового прибора ! Это не только кормилец многих и многих семей , но и вожделенная вещь ещё для большего количества людей..Он не просто жёлтый король , это жёлтый идол!
Скажу даже Йелоу Девил! И не каждый может быть достойным оператором этого культового прибора..
А на самом деле у меня друг с таким носится , и под настроение делает и минелабовцев и деусятников..Правда катушка у него не скромная...[/quote]

Позволю Вам ответить уважаемый , без иронии это могут читать только те кто дальше yellou devil не пошел)))
Сам начинал с ним)) писал не однократно про это, и без иронии, это действительно культовый апарат который как никто другой помогает нам выбрать тот путь и тот прибор с котрым мы теперь ходим, это как первая машина, вы радуетесь, вы счастливы, но покатавшись вы понимаете чего вам хочеться на самом деле)) скажем так это тренажер... в котором обьединены как достоинства так и недостатки .. Ни в коем случае не хочу никого обидеть, но согласитесь , подлокотник, это не единственная его деталь требующая переделки и усовершенствования, мне он чем то напоминает логоваз...двадцать лет одно и тоже )))

Ar asju staigāju jau 3 gadus, un pa šo laiku esmu atradis jau 7 mp, tai skaitā mp38, bet mans draugs ar fiser75 ir atradis tikai pusi no mp.
Ar to es gribu teikt, ka pietiks vienreiz ņirgāties par šo aparātu

tas saucas VEIKSMEEEEEEEE!!!!!!mekle cilveks nevis MD

Почитал вот это!



Оно конечно все правильно... Но я то думал, что культовый аппарат,это как раз был Whites XLT, а Аська, это же.... даже и продолжать не буду.

Пока будет актуальным принцип IB VLF, до тех пор Garrett АСЕ 250 будет оставаться на ЛИДИРУЮЩИХ позициях. Я думаю, это из-за того, что генераторная катушка Тх работает на резонансной частоте. Вы знаете на сколько одна "аська" подпускает к себе вторую такую же? - Не ближе 10 метров, потом обе беспорядочно пиликать начинают. Вот что делает резонанс (развивается довольно большая амплитуда колебаний, которая улавливается вторым прибором).

а можно поподробнее про недостатки?

Да обсосана тема до дыр уже, не ленитесь читайте форум.
