БА-10

Rotbeil

Rotbeil писал(а):

Шведский Л-181 изготовлялся на шасси формулы 6-4 фирм Даймлер-Бенц,Фиат,а затем Сканиа.К БА-10 он,естественно,отношения не имеет.В литовской армии до 1940 года было на вооружении 8 ( ? ) таких бронемашин.Любопытно что проект оказался слишком дорогим для самой Швеции и большинство Л-181 продавались в другие страны: в Нидерланды и даже в Эстонию.
Самым близким к Советским БА-3,-6,-10 является Испанский ААС-1937 производившийся на шасси Форд и Шевроле с установкой задней тележки фирмы Тимкен.А с началом Гражданской войны в Испании и деталей от подбитых в боях БА-6.

Комбат и Мрикс,спасибо за комментарии :flowers:

Американцы то же отметились производством своего БА по внешнему виду сходному с описанными выше:[/quote]

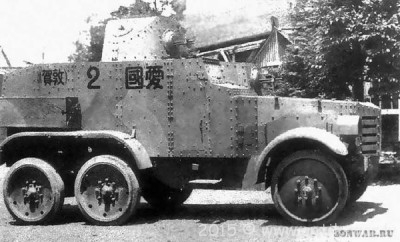

Японцы то же отметились в производстве трёхосных бронеавтомобилей
модель "2592":

Rotbeil

Rotbeil писал(а):

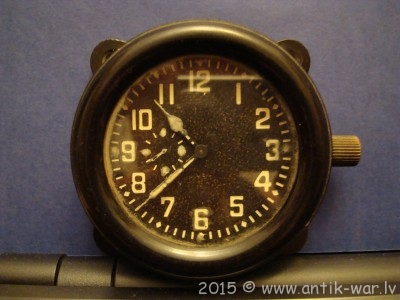

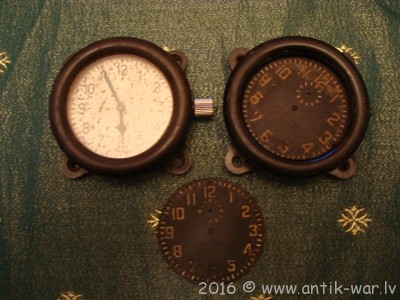

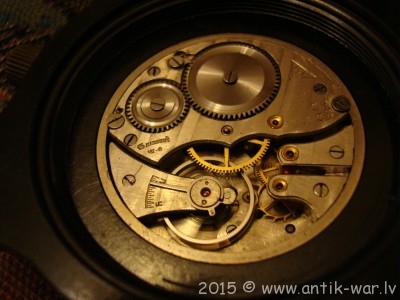

Часы на щиток приборов БА-10

...ещё прибавились исправные идущие часики стараниями Камрада со смежного форума :

Rotbeil

БА-10 в Бессарабии:

Rotbeil

Колона трофейных БА-10 и БА-10М

Rotbeil

Финский офицер в башне БА-10

Rotbeil

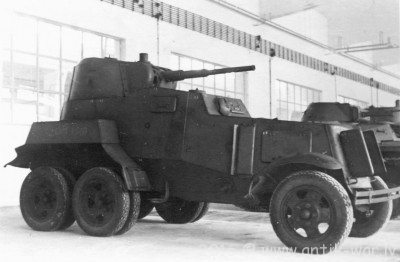

БА-10М в ангаре испытательного полигона в Куммерсдорфе :

Rotbeil

БА-10 в Иране :

Werferfuhrer

https://reibert.info/threads/dveri-ba-10.722173/

Rotbeil

Rotbeil писал(а):

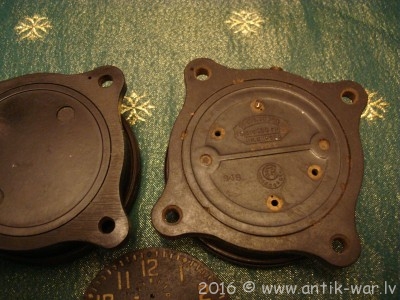

Часы на щиток приборов БА-10

...ещё прибавились исправные идущие часики стараниями Камрада со смежного форума :

....и ещё добавилось часиков:

Rotbeil

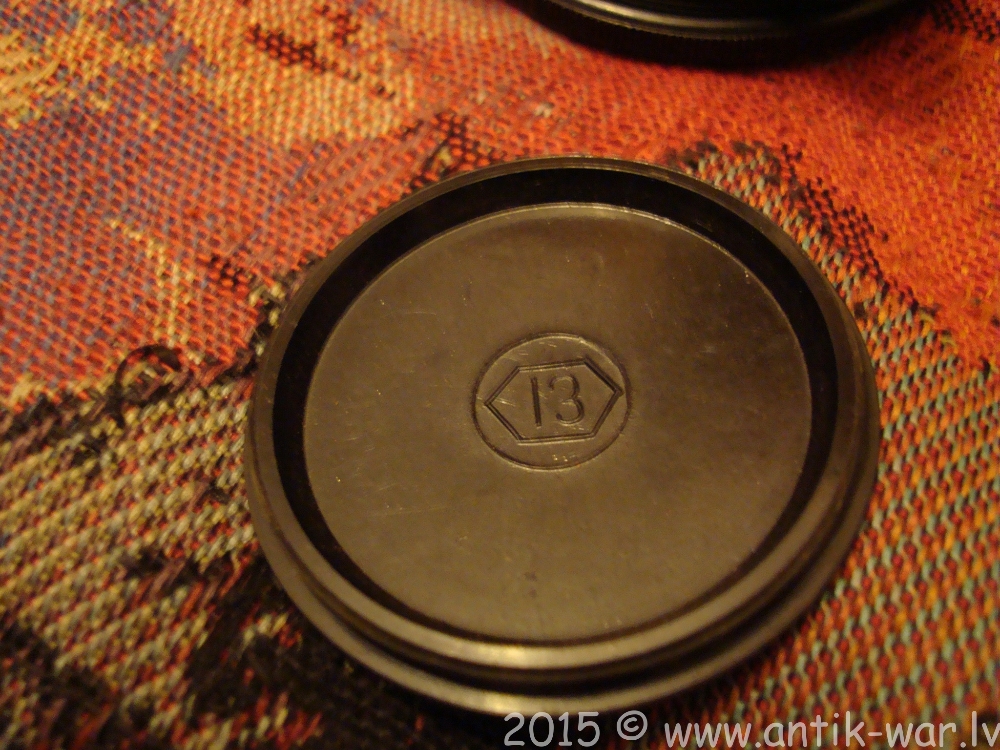

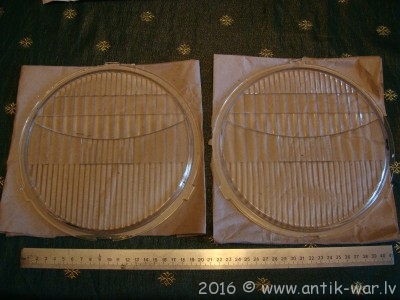

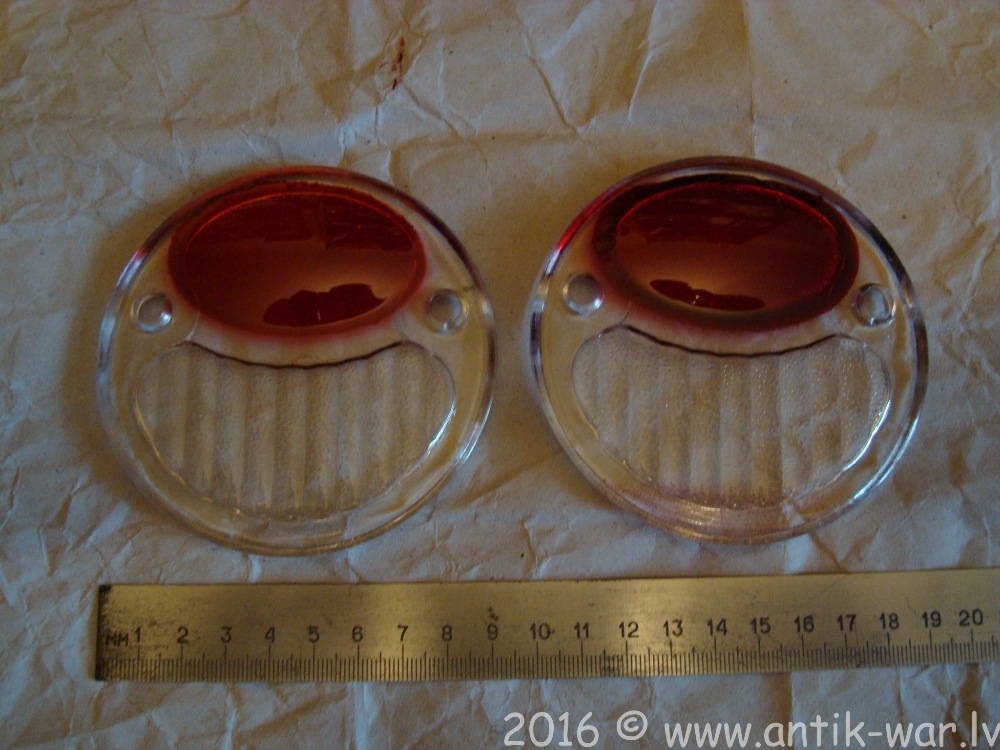

Приобрёл в запас стёкла передних фар и задних фонариков.

"запас" большой,могу даже поделиться.... :whistlin:

Rotbeil

фото

Rotbeil

....на всем известной фотографии в дали слева виден БА-10

ThomasCrown

kak daleko proces vostanovlenija samoi mashini??

Rotbeil

kristina писал(а):

kak daleko proces vostanovlenija samoi mashini??

Есть дела более первоочерёдные.Проектов разных в работе ещё несколько.
Читайте здесь :
http://smolbattle.ru/threads/altamtmann ... %8F.43784/
Тут же есть ссылки\переходы к другим моим проектам...

Rotbeil

Rotbeil писал(а):

Приобрёл приёмник из комплекта радиостанции 10-РТ-23,которая устанавливалась на бронетехнику РККА с 1943 года.
Может поставлю на БА-10,пока не раздобуду штатную 71-ТК...

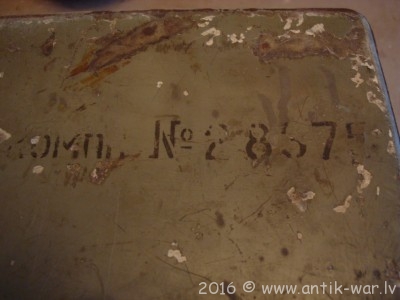

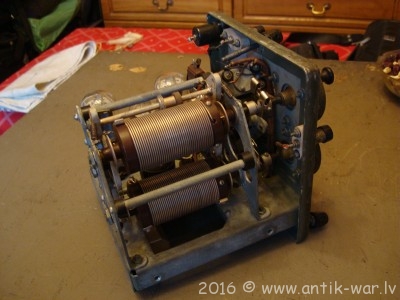

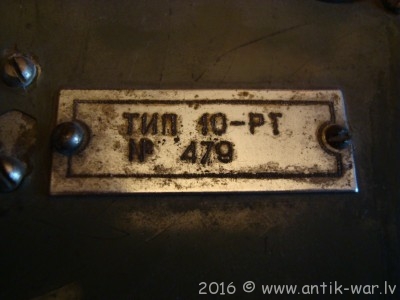

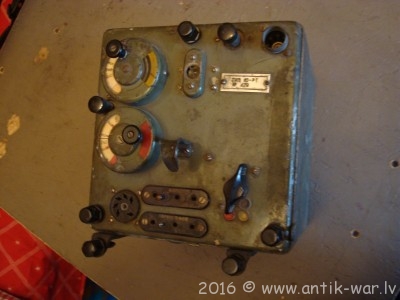

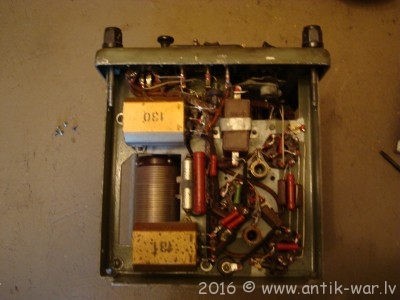

Получил посылку с Украины с передатчиком 10-РТ (нашёл на аукционе форума Райберт)

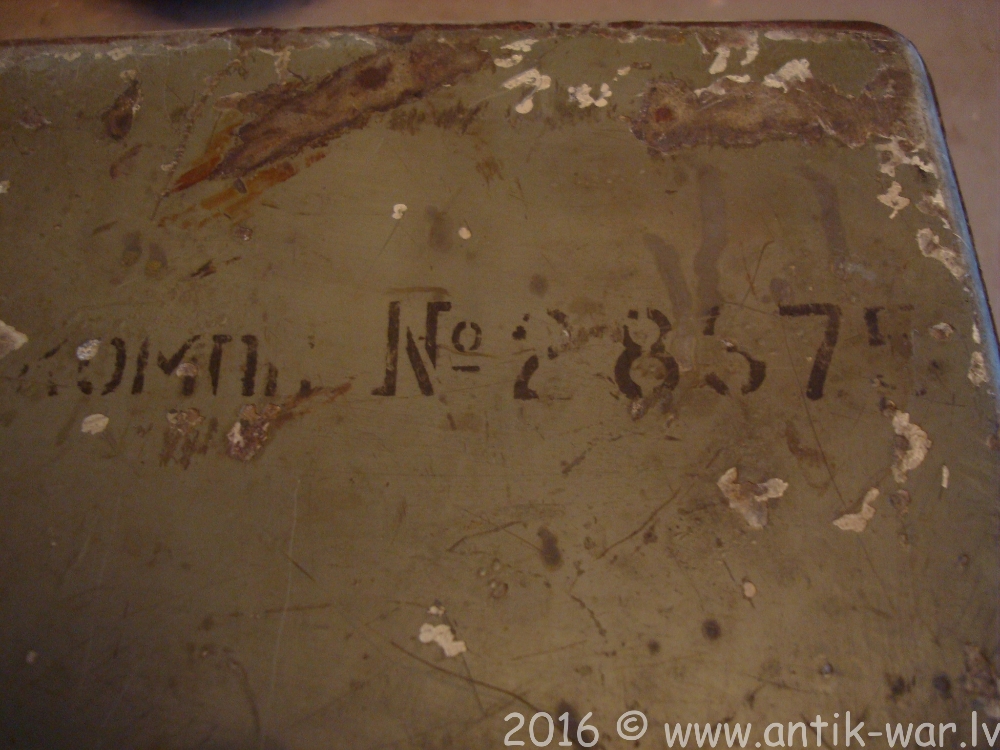

По сравнению с № приёмника, № передатчика очень маленький.В схеме использованы резисторы германского производства фирмы Сименс.Надеюсь что прибор именно "на войну".

Rotbeil

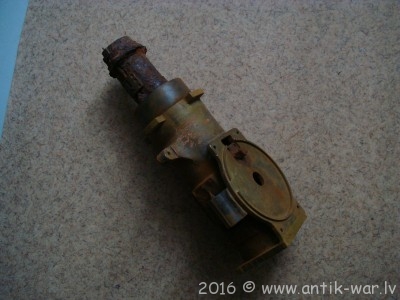

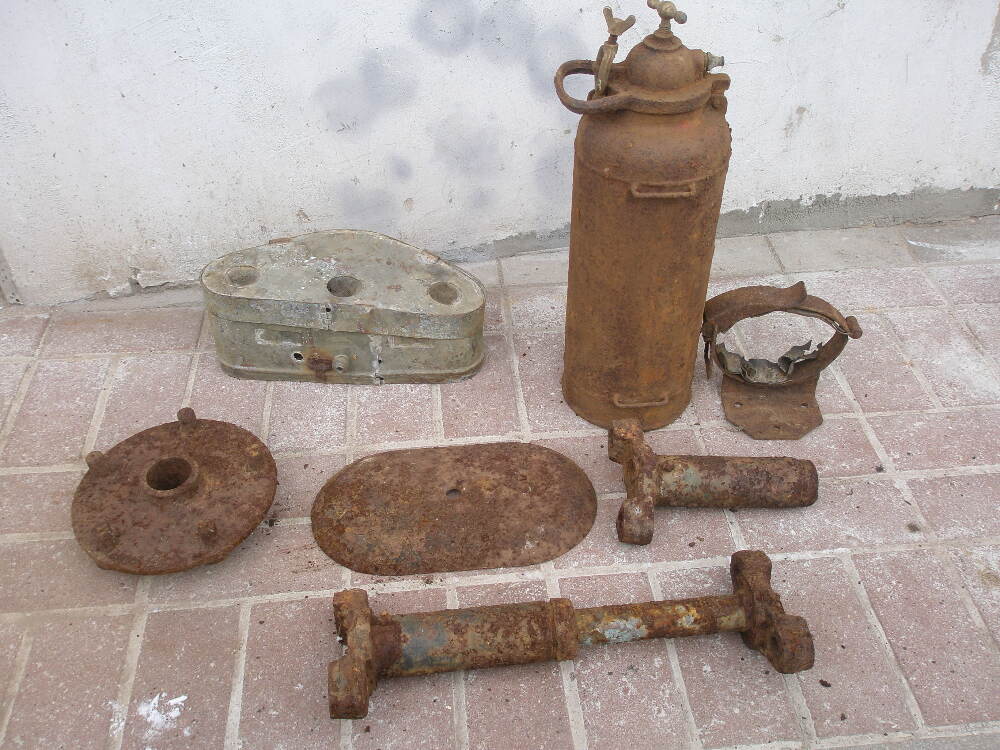

ещё детальки пришли почтой с Украины и России:

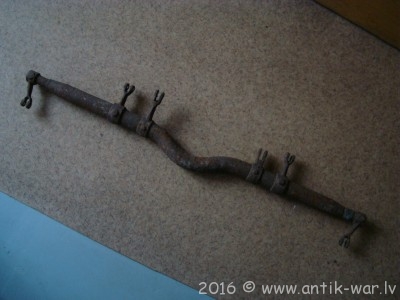

недостающая крышка рессоры,утраченный вал привода тормозов и корпус ПТК.

Combat

Rotbeil

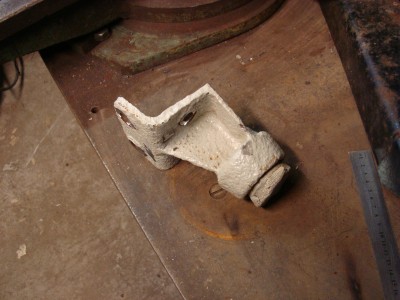

Камрад "Тигер" подкрепил деталями!

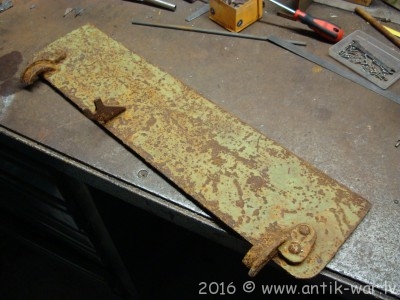

Воздушная створка в родном окрасе

OlegA

Вроде от БА

ДОКТОР

Rotbeil писал(а):

kristina писал(а):

kak daleko proces vostanovlenija samoi mashini??

Есть дела более первоочерёдные.Проектов разных в работе ещё несколько.
Читайте здесь :
http://smolbattle.ru/threads/altamtmann ... %8F.43784/
Тут же есть ссылки\переходы к другим моим проектам...

5.2. Ссылки на конкурирующие ресурсы
Запрещается рекламировать конкурирующие аналогичные ANTIK-WARу форумы, позиционирующие себя как "латвийские" или "военно-исторические" или располагающиеся в зоне lv.

Rotbeil

Не попадалась ли кому верхняя крышка от экранировки?

Б О Л Т

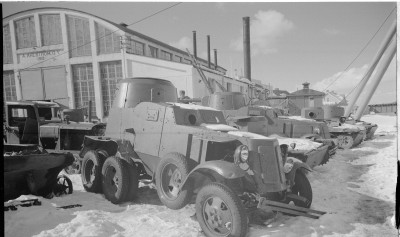

финские трофеи на заднем дворе рем. завода.

OlegA

Rotbeil писал(а):

Не попадалась ли кому верхняя крышка от экранировки?

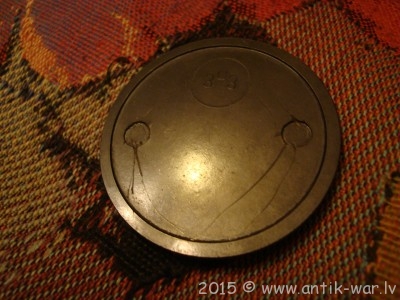

есть такая.Она из латуни

nemps

было найдено прибулда по теме БА. Если интересно писи

Вложение:

IMG_1337.JPG [ 4.41 Мб | Просмотров: 7340 ]

Вложение:

IMG_1326.JPG [ 3.95 Мб | Просмотров: 7340 ]

Вложение:

IMG_1338.JPG [ 4.1 Мб | Просмотров: 7340 ]

Вложение:

IMG_1329.JPG [ 4.16 Мб | Просмотров: 7340 ]

Вложение:

IMG_1323.JPG [ 3.82 Мб | Просмотров: 7340 ]

Вложение:

P1010205 (800x600).jpg [ 161.83 Кб | Просмотров: 7340 ]

Вложение:

P2119843 (800x600).jpg [ 144.14 Кб | Просмотров: 7340 ]

Rotbeil

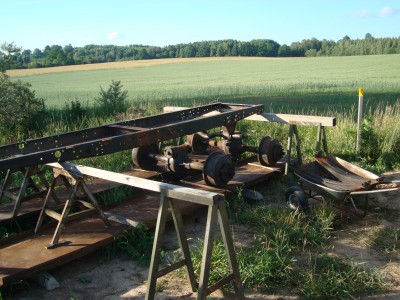

Дошли руки начать сборку предварительную.Выставил аппарели и начал не спеша...

Rotbeil

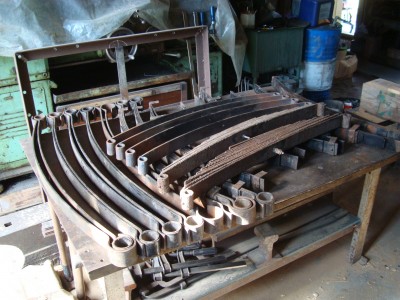

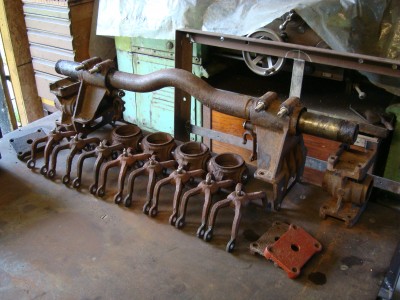

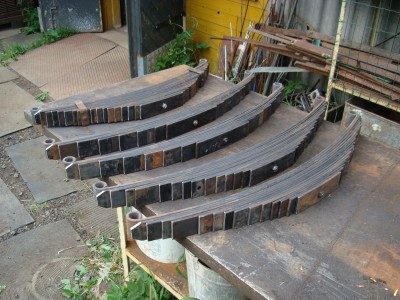

Следующий шаг изготовление рессор.Образцы усиленных рессор БА имеются.Материала было накоплено достаточно,надо лишь нарезать и собрать...

Rotbeil

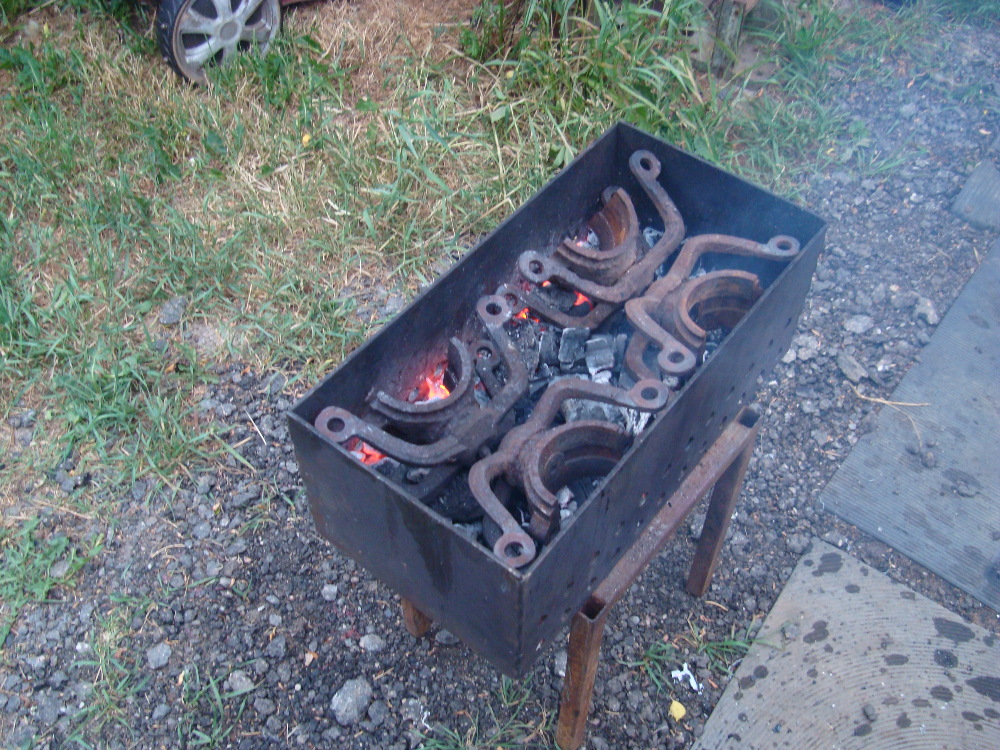

С "пауками"пришлось повозиться."На холодную" не разбирались...

ДОКТОР

С интересом читаю ваш пост, жду продолжения! Удачи!

Rotbeil

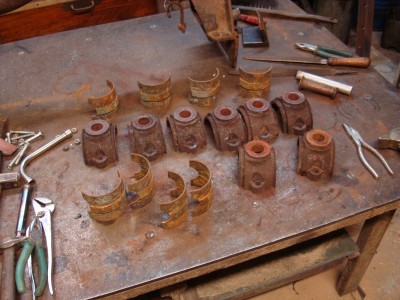

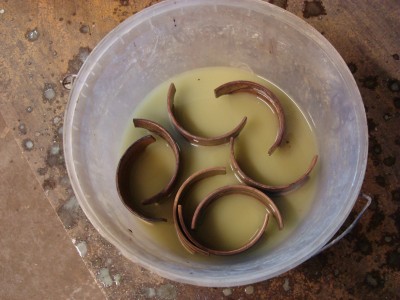

Приготовил к сборке детали но столкнулся с мелкой проблемкой - бронзовые вкладыши "феритизировались" - в бронзу въелась ржавчина - пришлось травить в щавелёвке...
Перед Лиго затравил,завтра ,наверное ,уже будут чистые...

Rotbeil

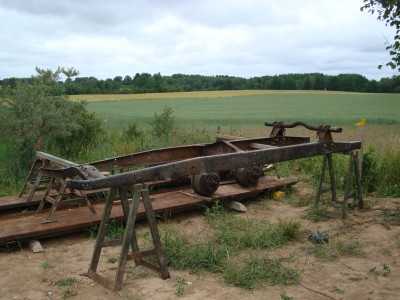

И! важный этап в работе это установка оси балансиров на раму.
Рам в моих руках от ААА и БА-10 побывало в достатке.Оставил лучшие: одну от ААА,другую родную от БА-10(это уже для второго "10",да,как то вот начал собираться непредумышленно...)

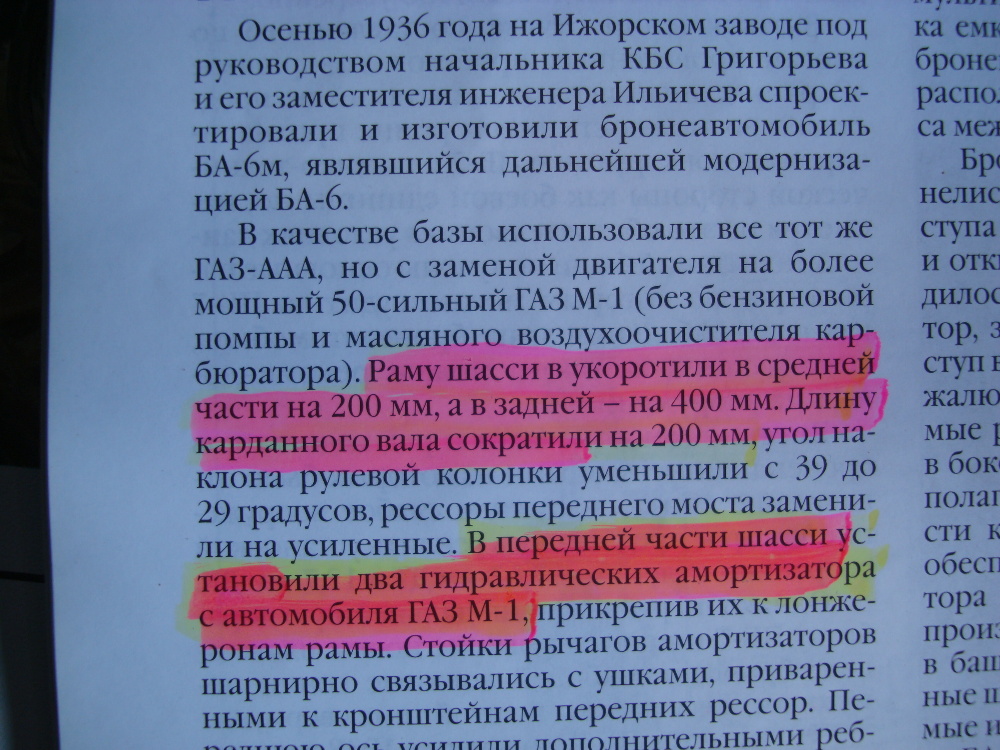

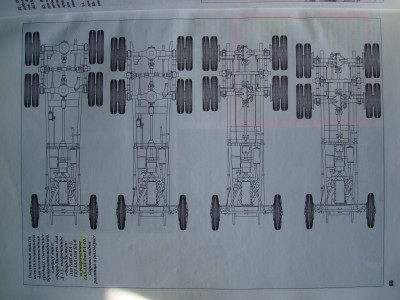

Вот что о переделке рамы ААА в БА-10 говорит литература:

Rotbeil

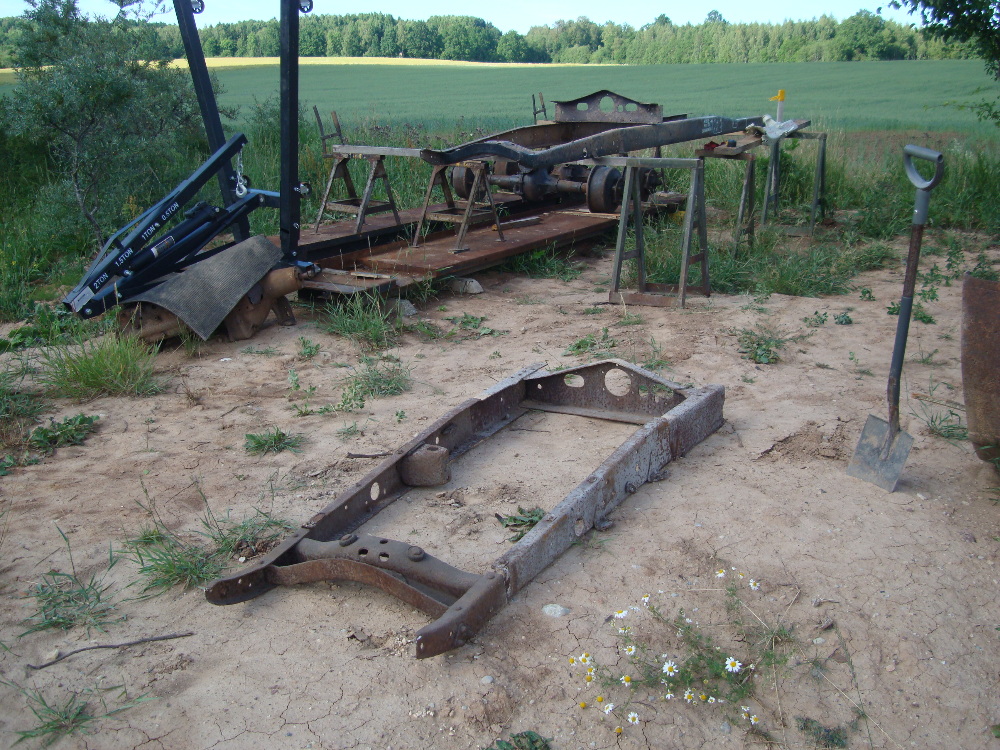

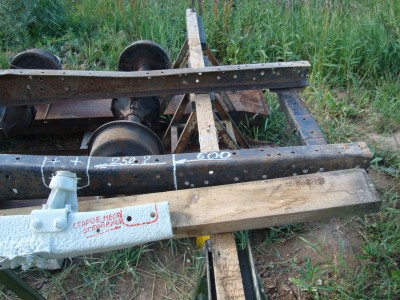

....а вот что показывает практика!

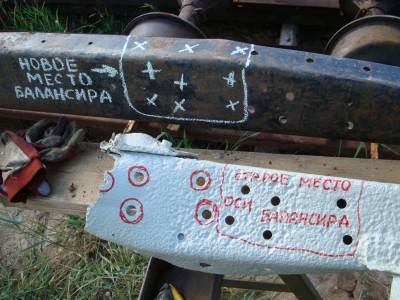

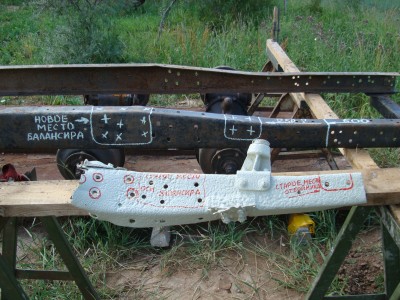

В средней части ,как я и говорил некоторым сомневающимся,раму ни кто не укорачивал и не резал - ось балансира просто перенесли,просверлив новые отверстия,в перёд на 200 мм.

На фото новые отверстия обведены красными кружками(виден обломок балансира....)

А вот задний свес рамы ,как раз,укорочен на 600 ! мм (400+200...)

Rotbeil

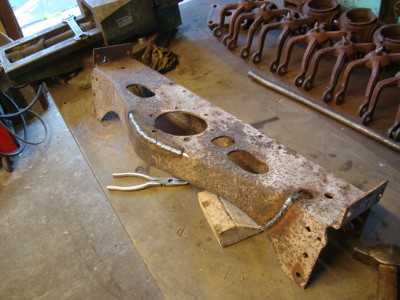

...из трёх имеющихся в наличии перемычек рамы под демультипликатор выбрал самую непроржавевшую,но и на ней надо было устранять трещины.Все трещины разделал до ширины 3 мм и проварил с обоих сторон.

Rotbeil

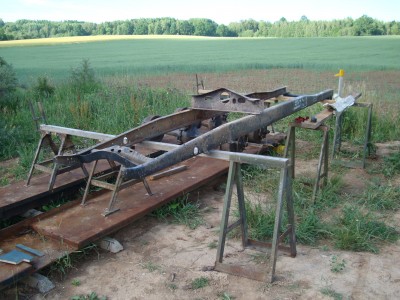

промежуточный результат-перемычки на временных болтах,рама укорочена по образцу

Rotbeil

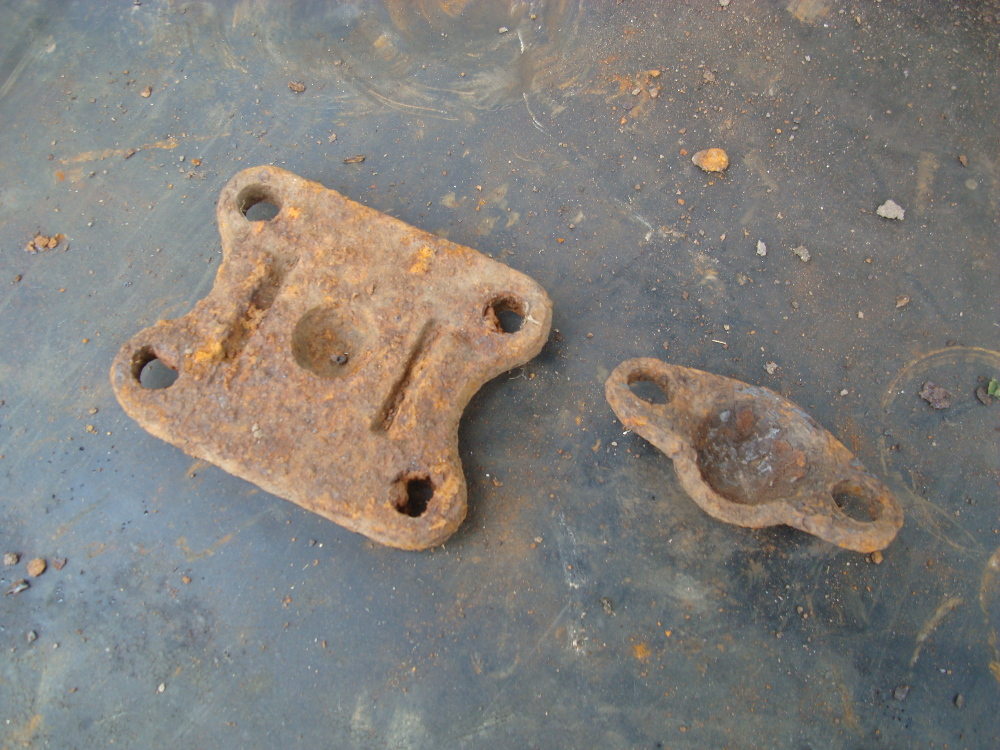

Ищу недостающие детали:

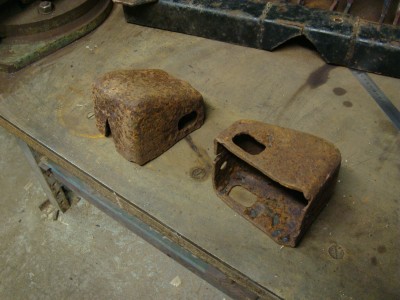

отбойники
кронштейны двигателя
крепление передней рессоры

Rotbeil

Благодарю Камрада Fart за оперативную помощь!

Rotbeil

"де жавю" какое то...Опять шестерня на крыше...

Rotbeil

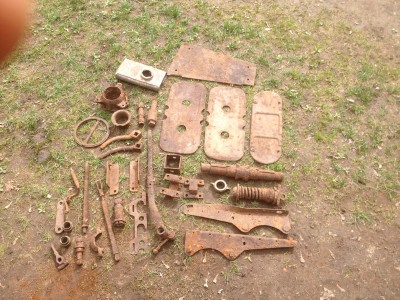

трофеи вчерашнего анабасиса на сопредельную территорию и благодарность Камраду nemps за помощь!

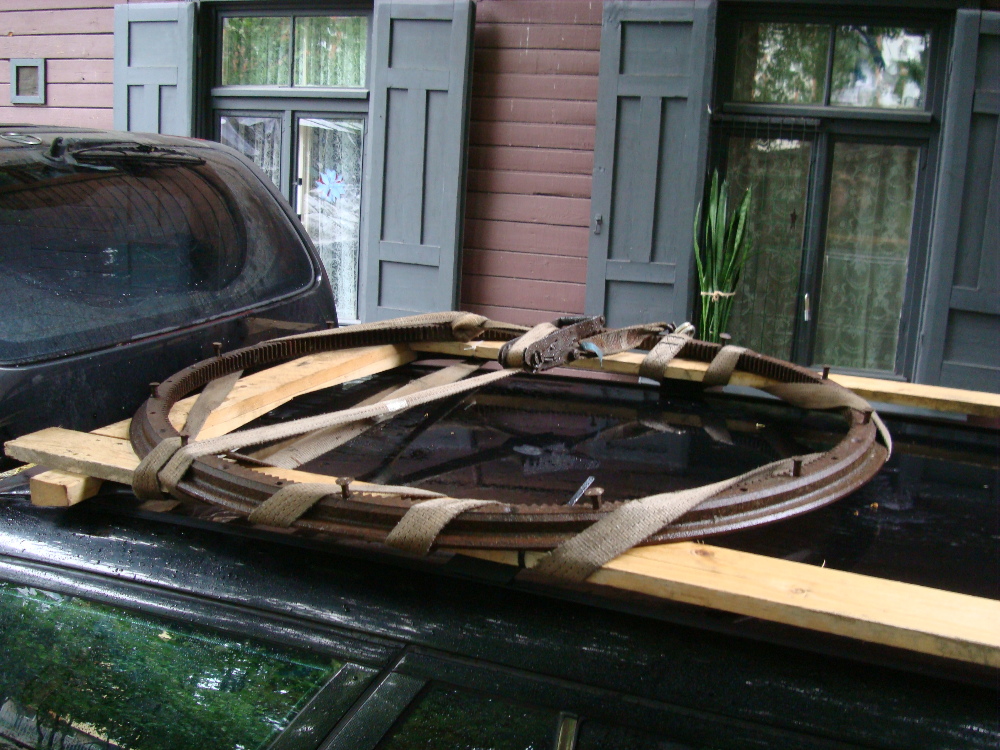

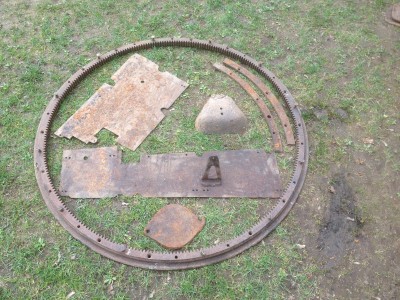

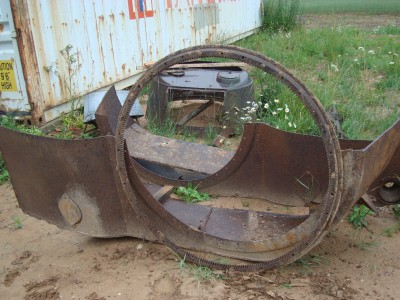

подбашенное зубчатое кольцо

Rotbeil

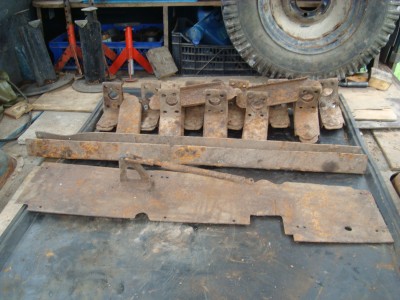

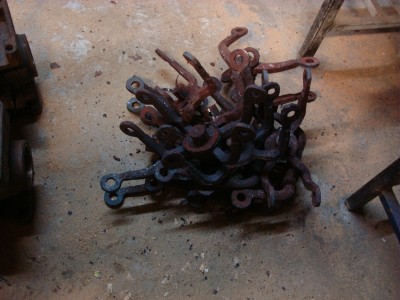

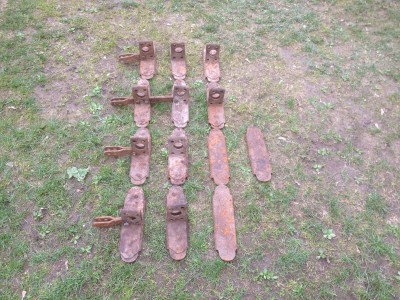

....звенья "оверолл",задняя траверса рамы,полик боевого отделения

Rotbeil

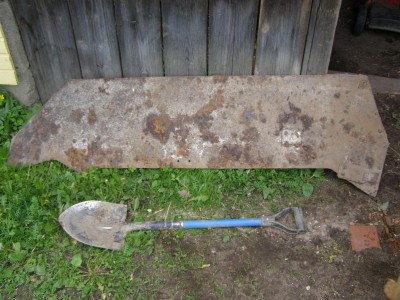

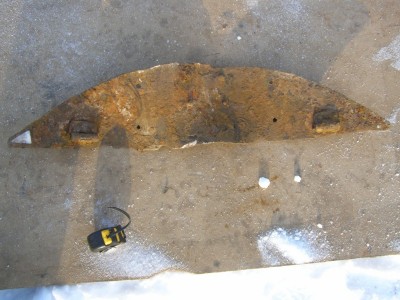

...бронелист колёсной ниши

Rotbeil

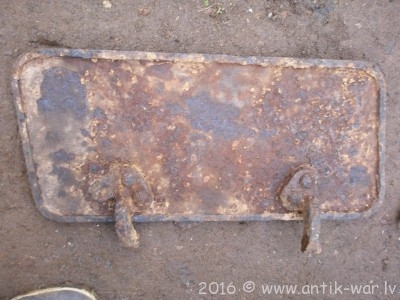

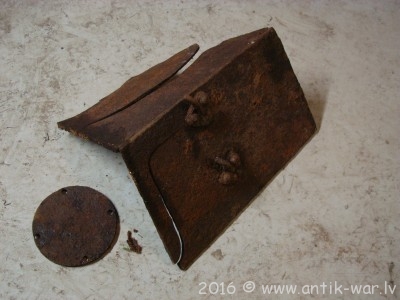

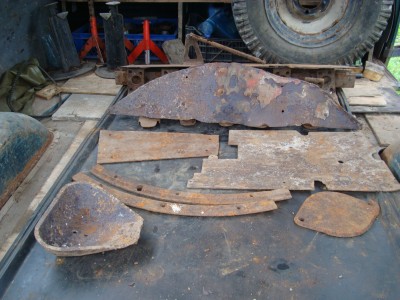

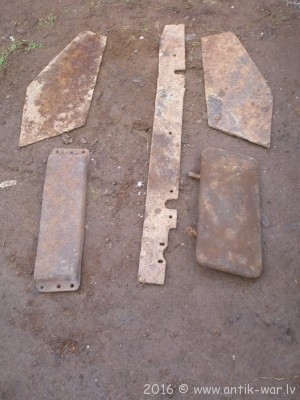

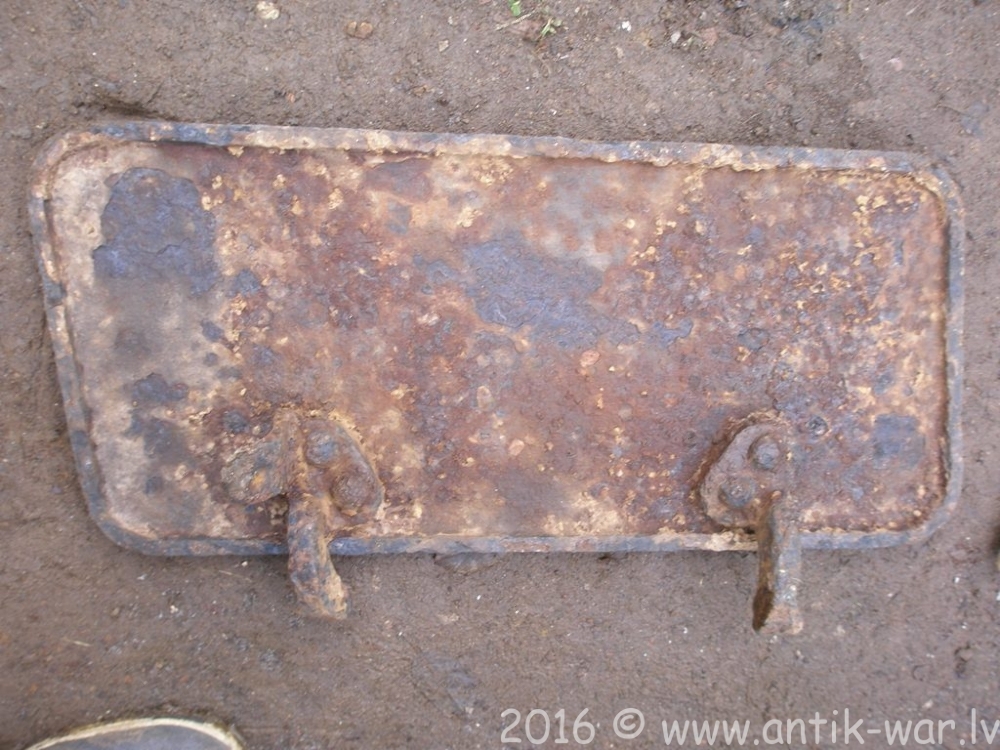

...задний кормовой бронелист,бронекрышка топливопровода,лючёк,части полика,сектора крепления башни

Rotbeil

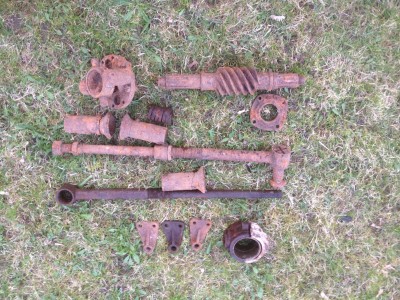

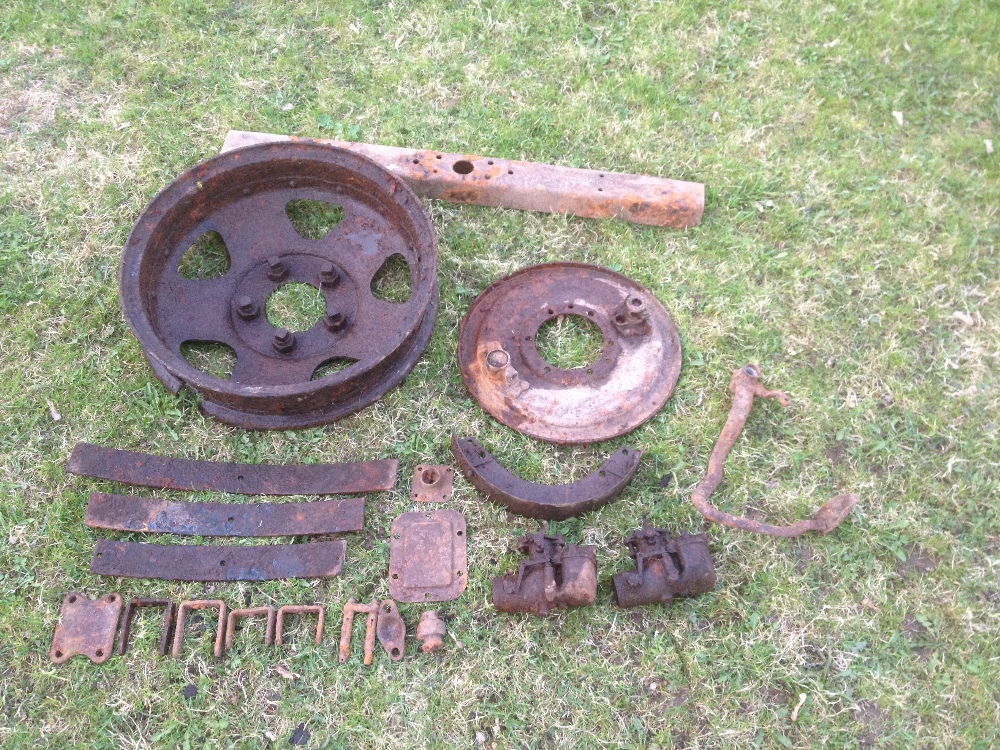

...части заднего моста,реактивные штанги,часть кардана

Rotbeil

Rotbeil писал(а):

Не попадалась ли кому верхняя крышка от экранировки?

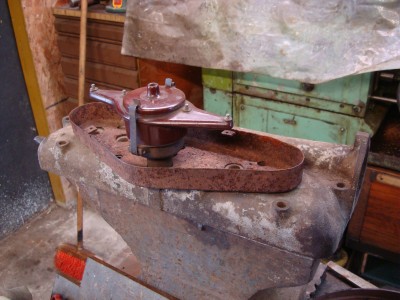

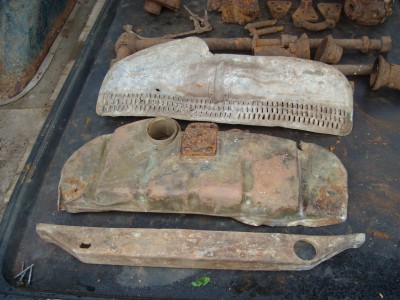

...ещё фрагменты экранировки двигателя

Rotbeil

в том же месте раскопок были подняты верхний и нижний бачки радиатора,но не ААА...
в литературе вскользь упомянуто что штатного радиатора ААА было не достаточно для охлаждения и пробовали устанавливать переделанный радиатор танка Т-37А,и ещё какой то переделанный фордовский...

Rotbeil

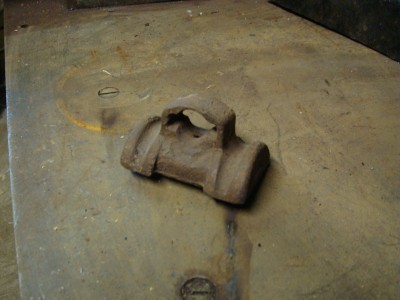

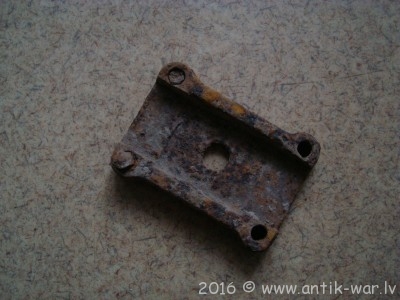

И!для продолжения работ ищу нижнюю крышку крепления передней рессоры и крышку яблока

Rotbeil

Вот и посылочка из Украины дошла!

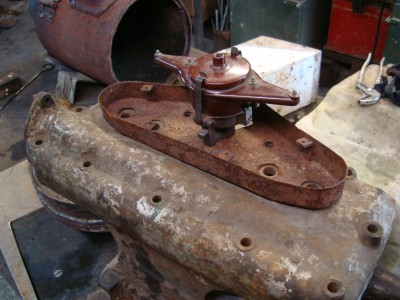

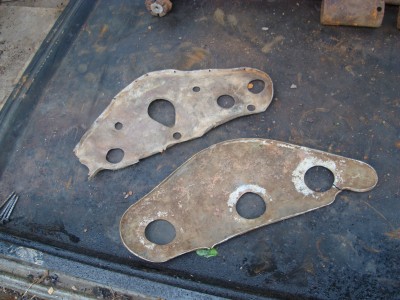

Два опорных щита мостов ААА и "паук"

Rotbeil

Решил сегодня удовлетворить своё любопытство - почему ось балансира сдвинута на 200 мм ,а отбойник на 240 мм ?

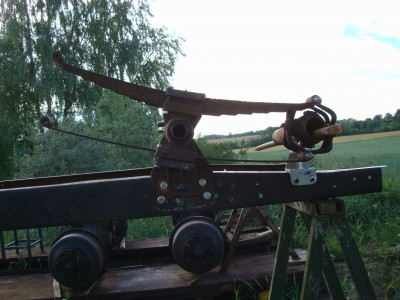

Накинул на одну сторону рессорный блок с трубой вместо моста и приложил отбойник на раму в то место где бы на него опёрся чулок моста.Получилось 240 мм....Почему? Ну,не важно! Сомневался - перепроверил...

Rotbeil

....и пригубив Кальвадосу...
...исправил и установил заднюю перемычку рамы,навесил рессорные блоки...

Rotbeil

....и пригубив Кальвадосу...

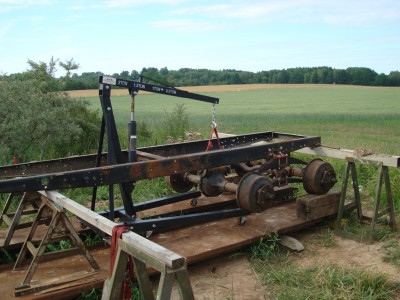

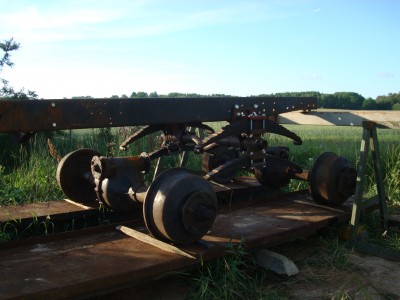

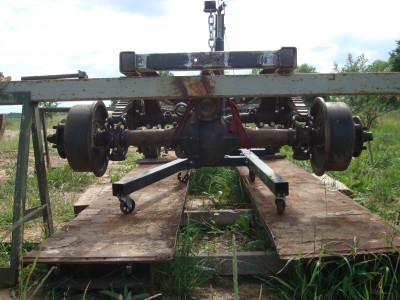

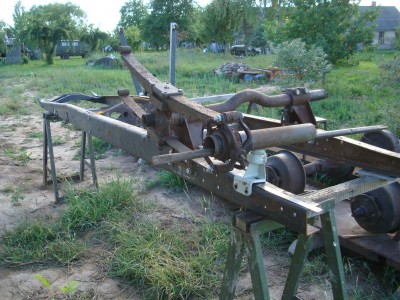

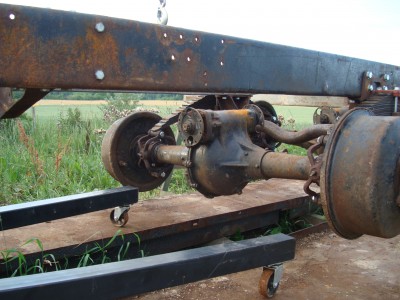

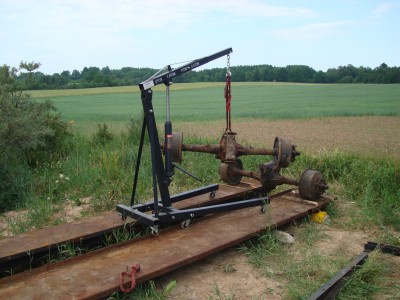

установил задний мост:

Rotbeil

...и пригубив Кальвадосу...

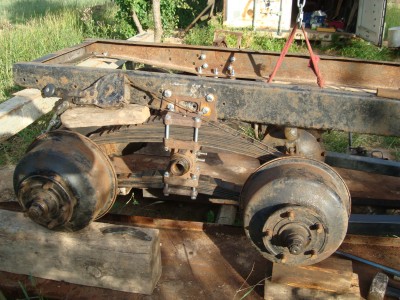

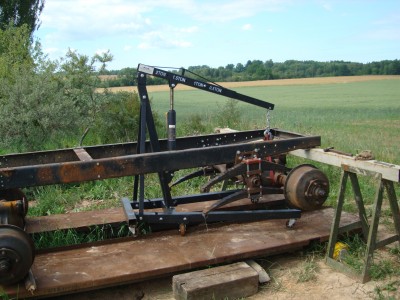

Со средним мостом провозился чуть дольше - слишком "свежие" рессоры - для установки последнего пальца пришлось подтягивать тросовой лебёдкой - но всё совместилось!
