Otmetiv zarabotanije radioprijumnika sozdam otdeljnuju temu.

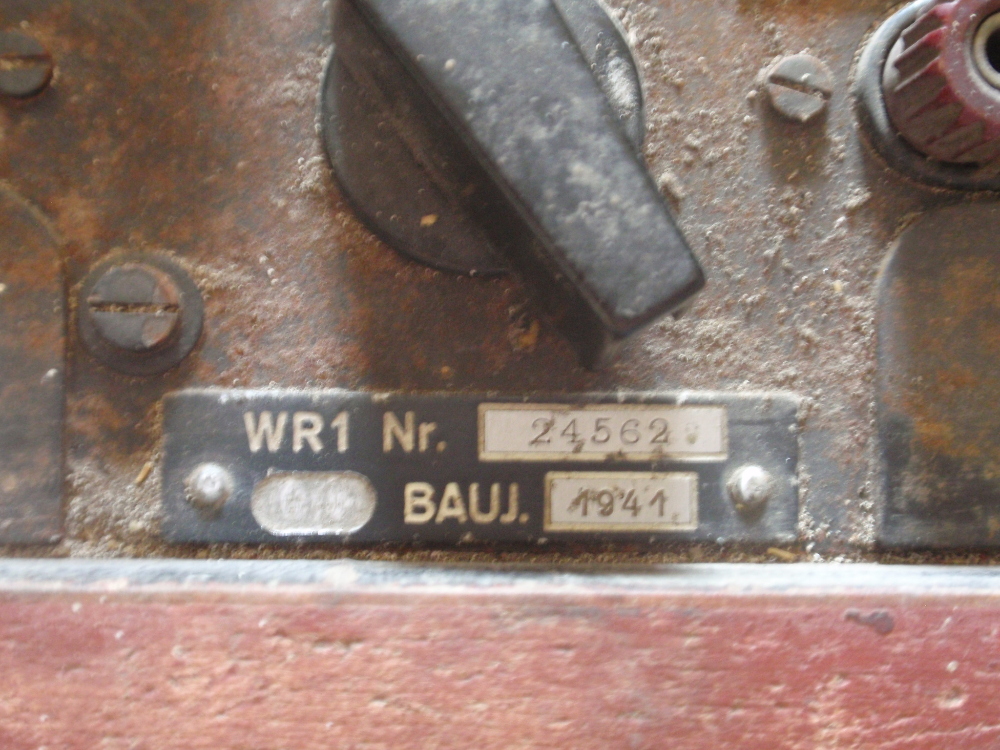

Sam pregmet restavracii - nemeckij frontavoi radioprijumnik WR1/P (Wehrmacht Rundfunk) 1941.goda.
Naiden kolege po forumu na cherdake starova doma.

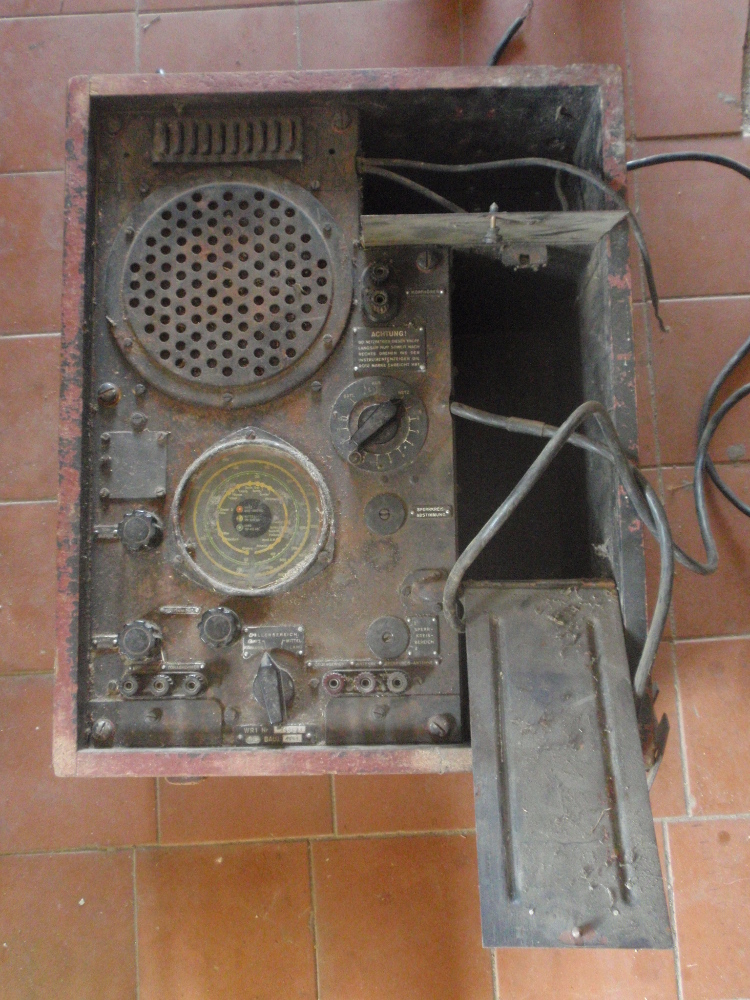

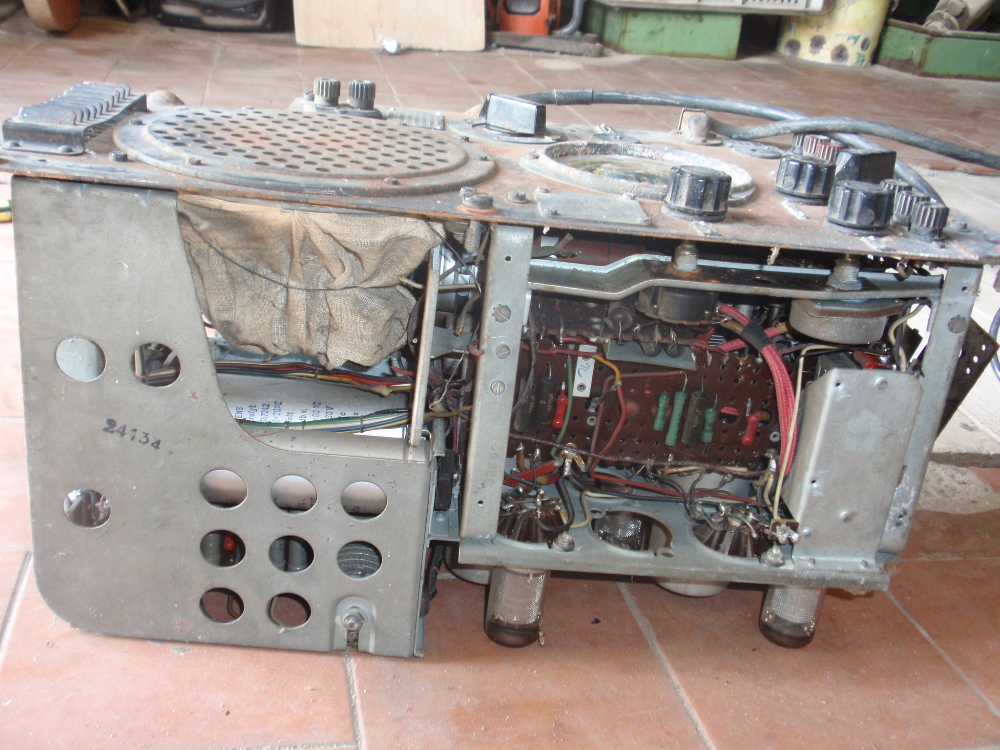

Tak on vigledil s naruzhi:

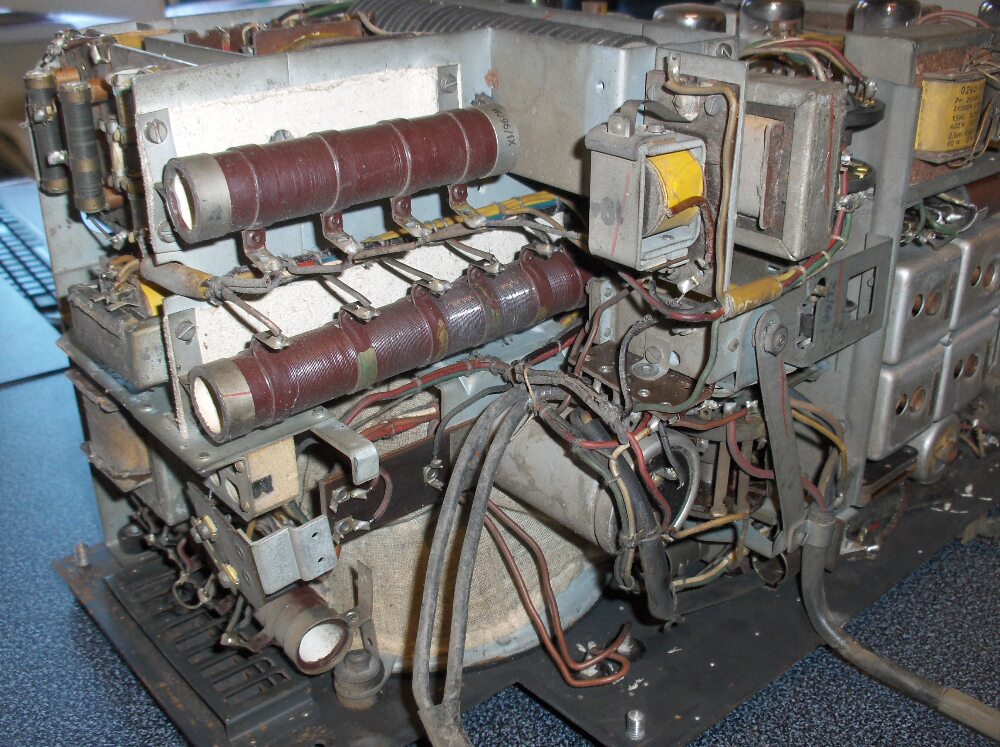

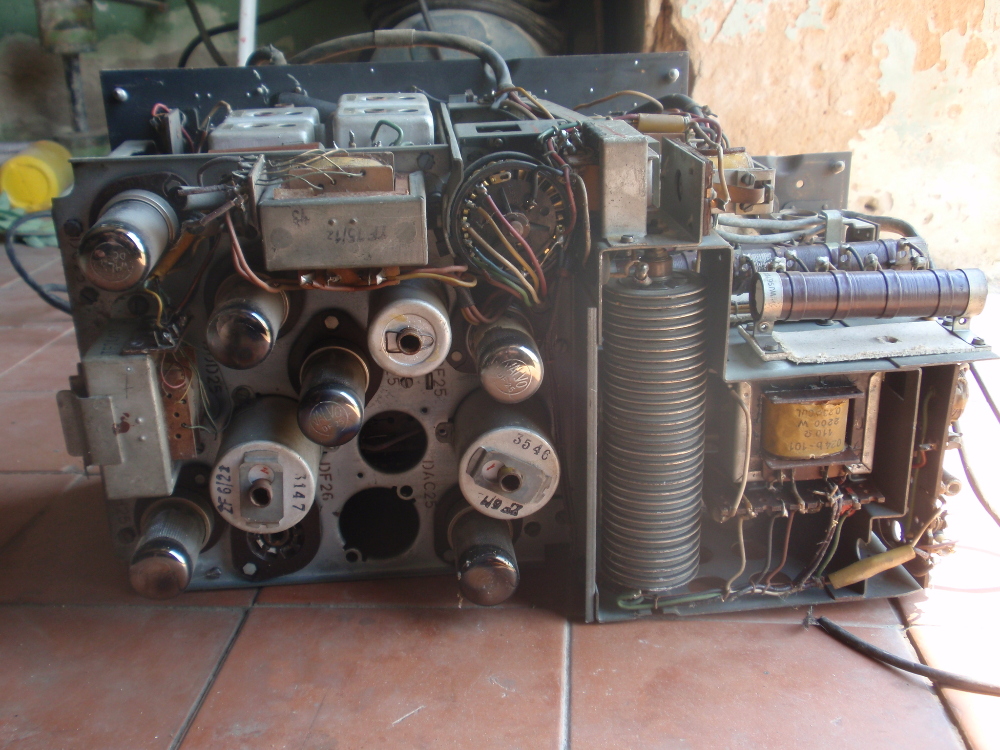

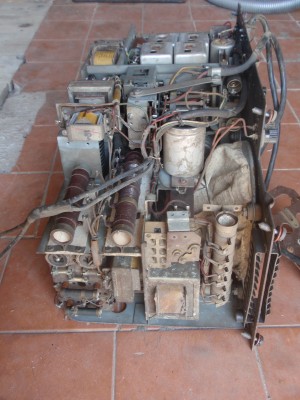

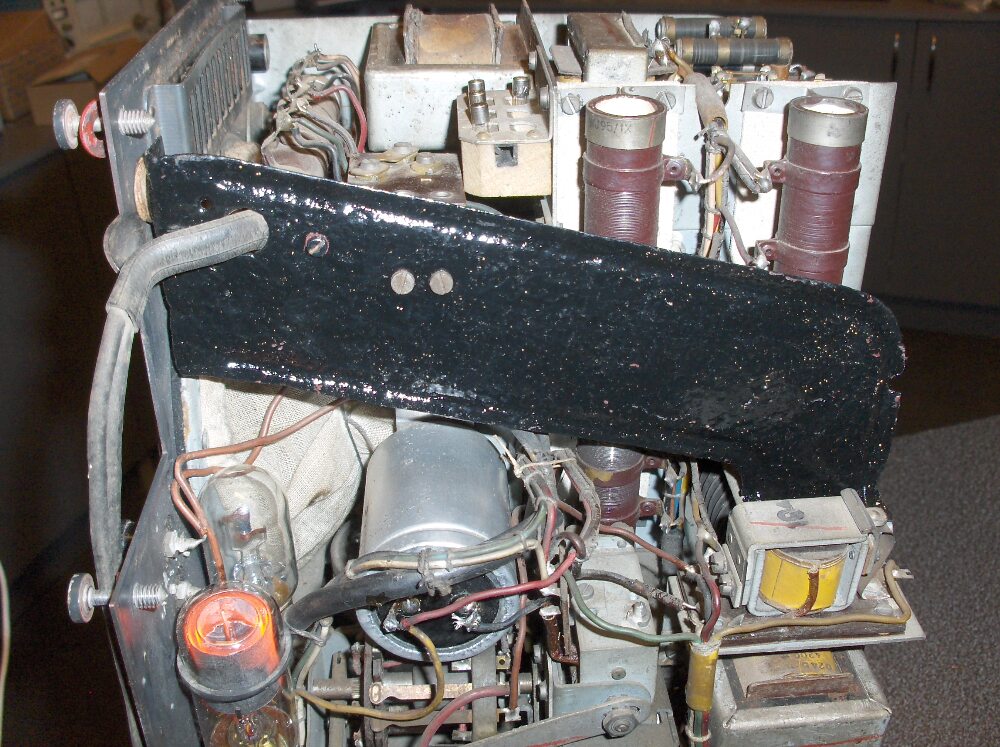

Nachalnij osmotr vnutrenostei aparata pokazalsja ochenj bodrim:

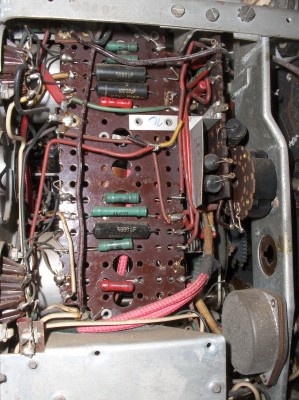

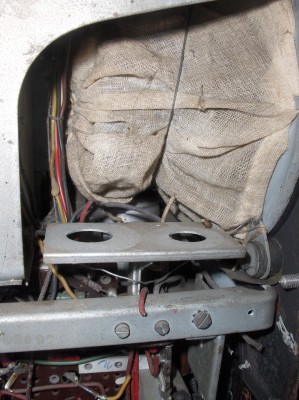

No.... pri tchateljnom osmotre:

Iskal nehvatajushije detalji...

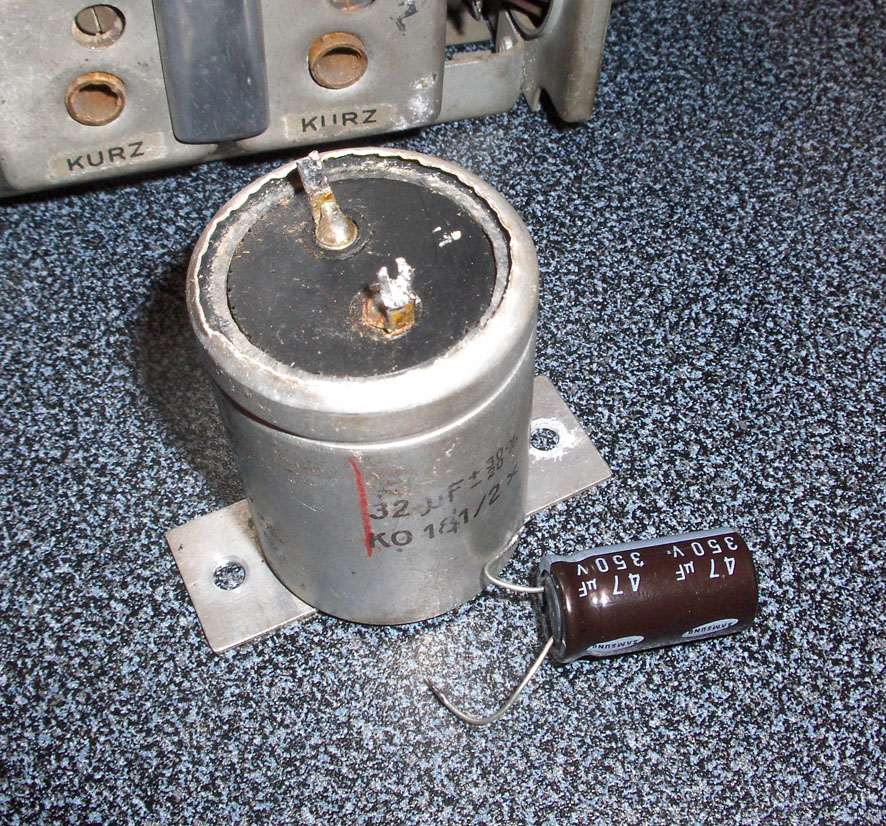

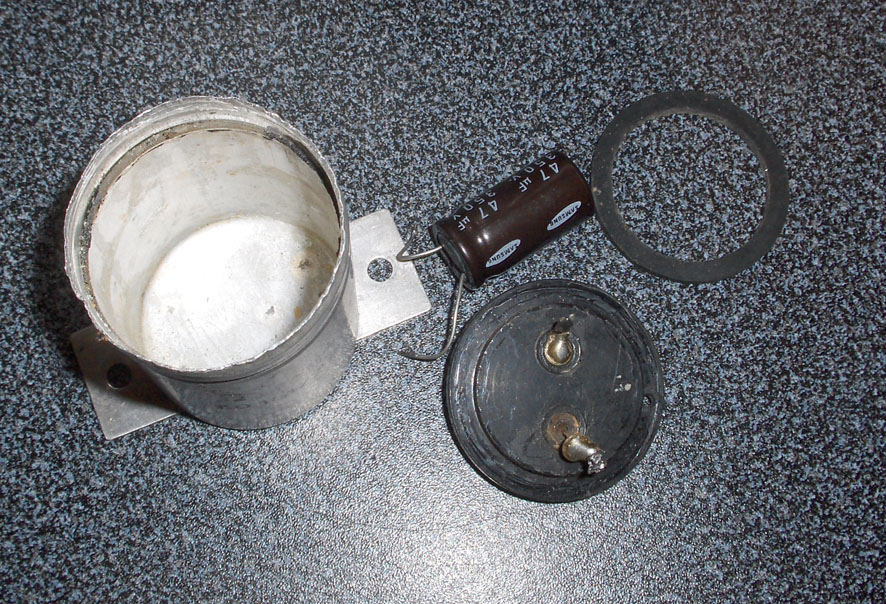

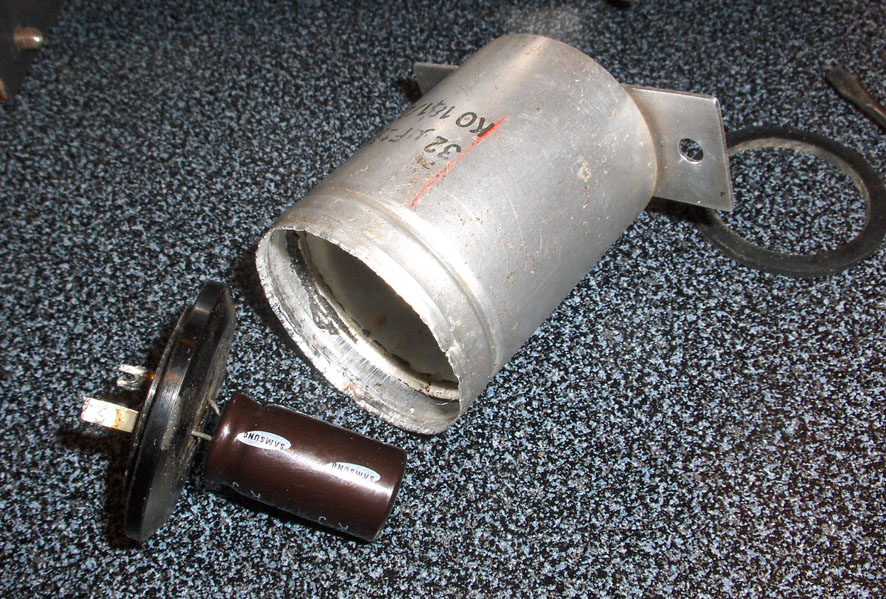

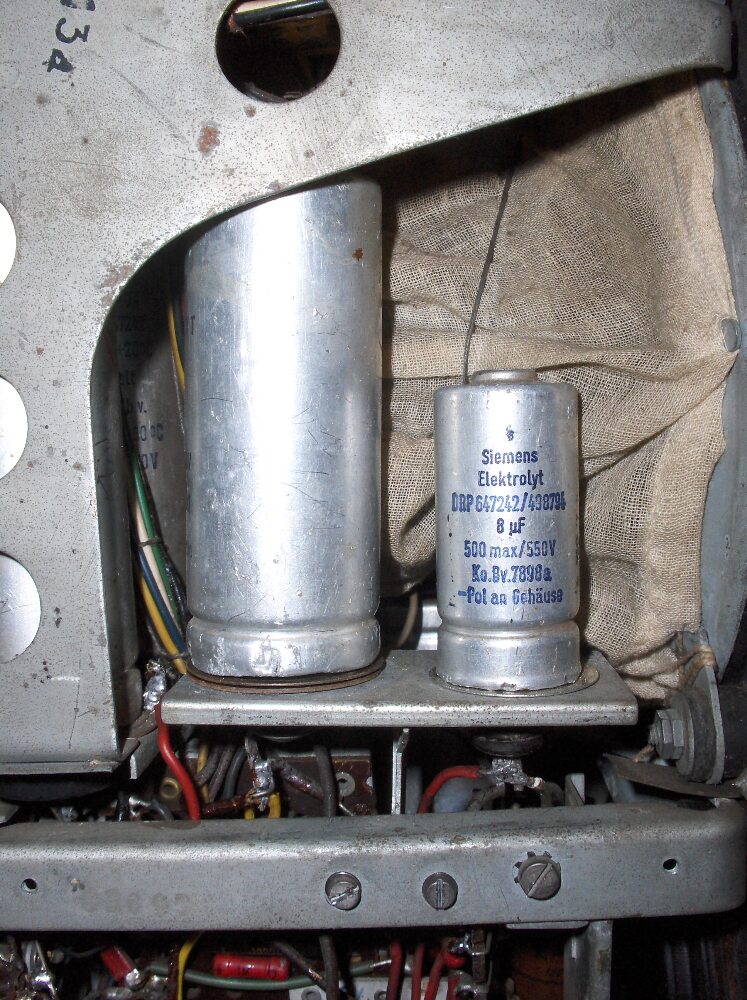

Nehvatajushije elektrolicheskije kondensatori zamenil pohozhimi nemeckimi teh vremjon, kotorije bili vostovleni - razvaljcovan korpus i postavlen vnutri sovremennij kondensator.

Tak prishlosj i vostanovitj i chastj ostavshihsja v prijomnike kondensatorov.

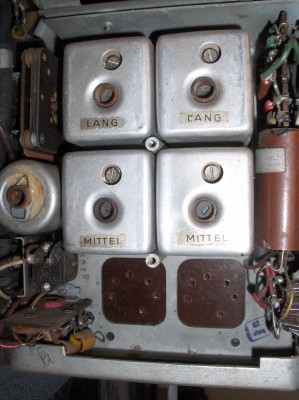

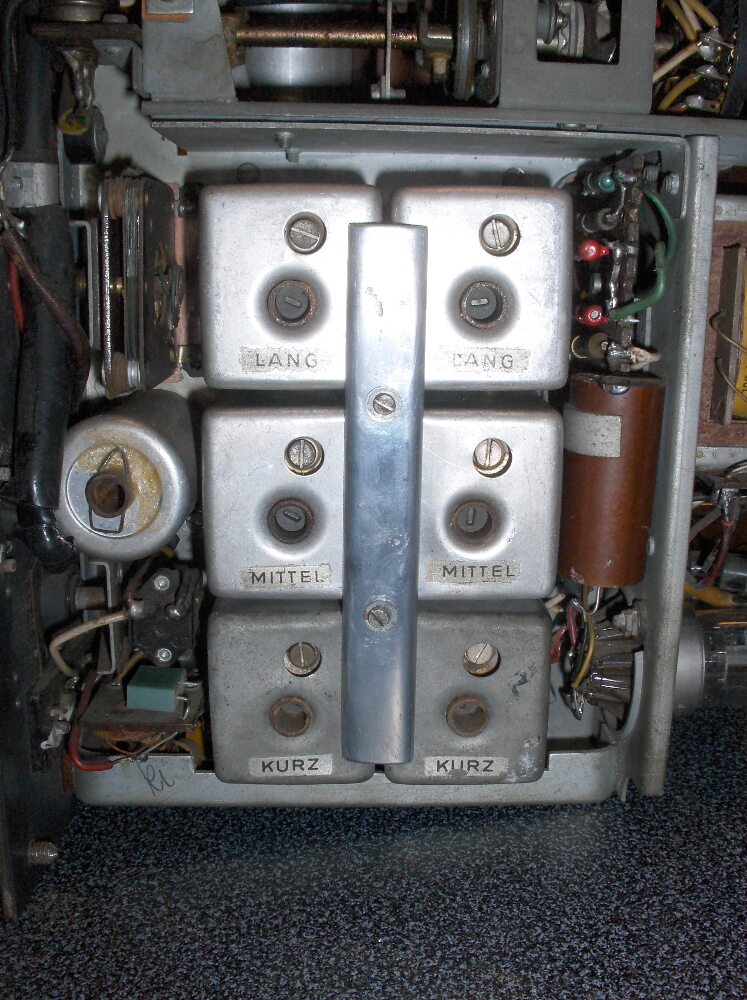

Nehvatajushij korotkovolnovij kontur, blagodarja horoshim ljudjmi, nasholsja
Zdelal tolja zanova, po fotkam originala, planku uderzhivajushuju konturi

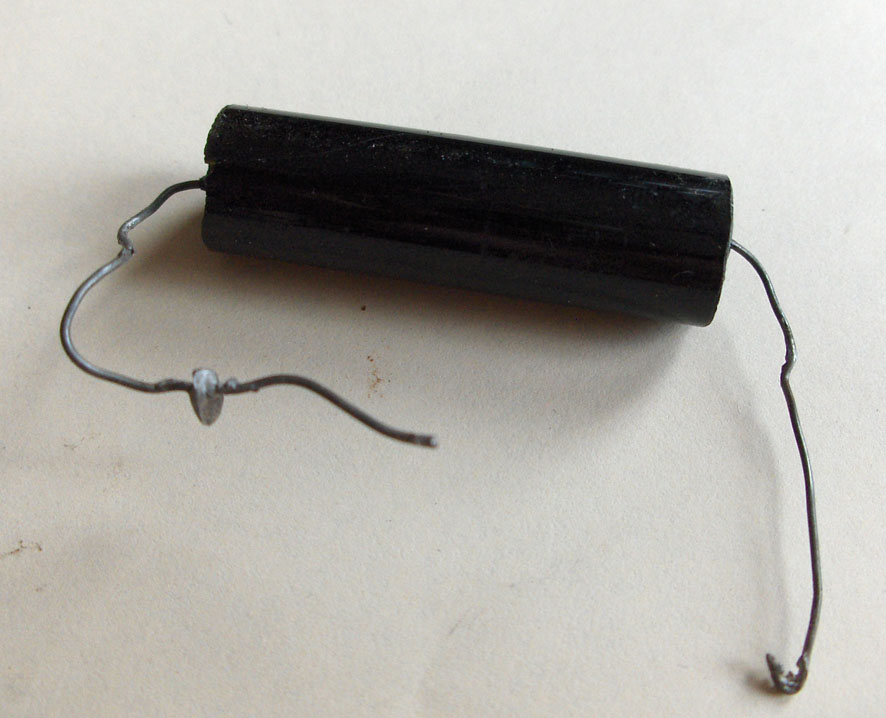

Ochenj slozhnaja operacija bila s nehvatajushimi prostimi kondensatorami.

Bili tozhe naideni originaljni, no... oni uzhe bili visohshije i nesootvetstvuvali nominalu.

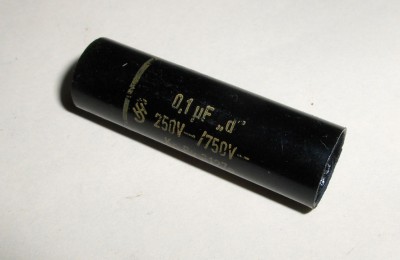

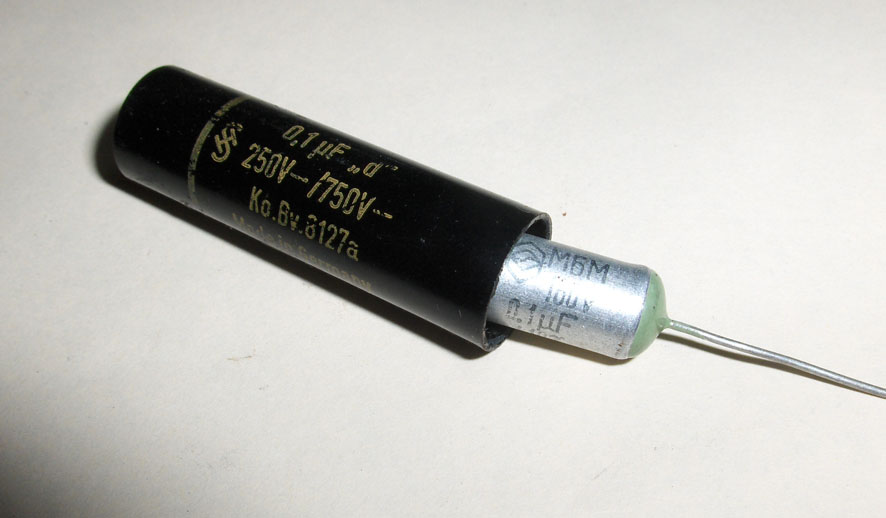

Reshenije - ochen okuratno razbirajem. U nih korpuss iz tonkova stekla... Potom v pustuju trubku stavi dugoi kondensator i zapechativajem.

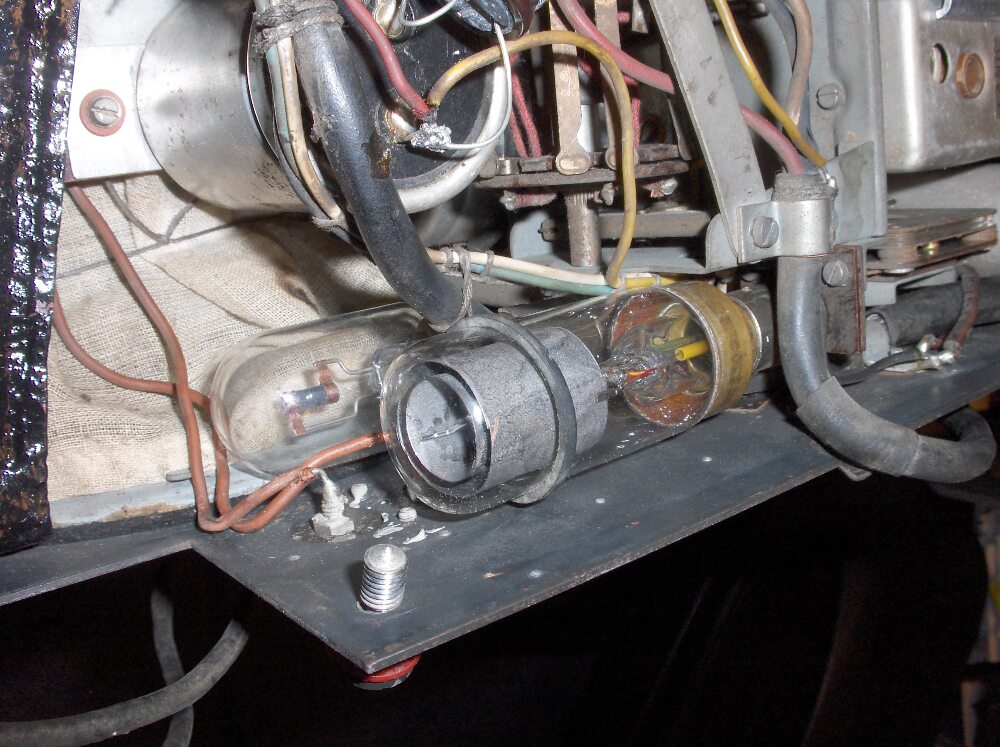

Lampi bloka pitanija:
MS50 -upravljajushaja rele perekluchenija postojannova ili peremennova toka
URDOX U518H - stabilizator i peredahranitelj toka.

Obe eti lampi nashlisj ochen trudno!

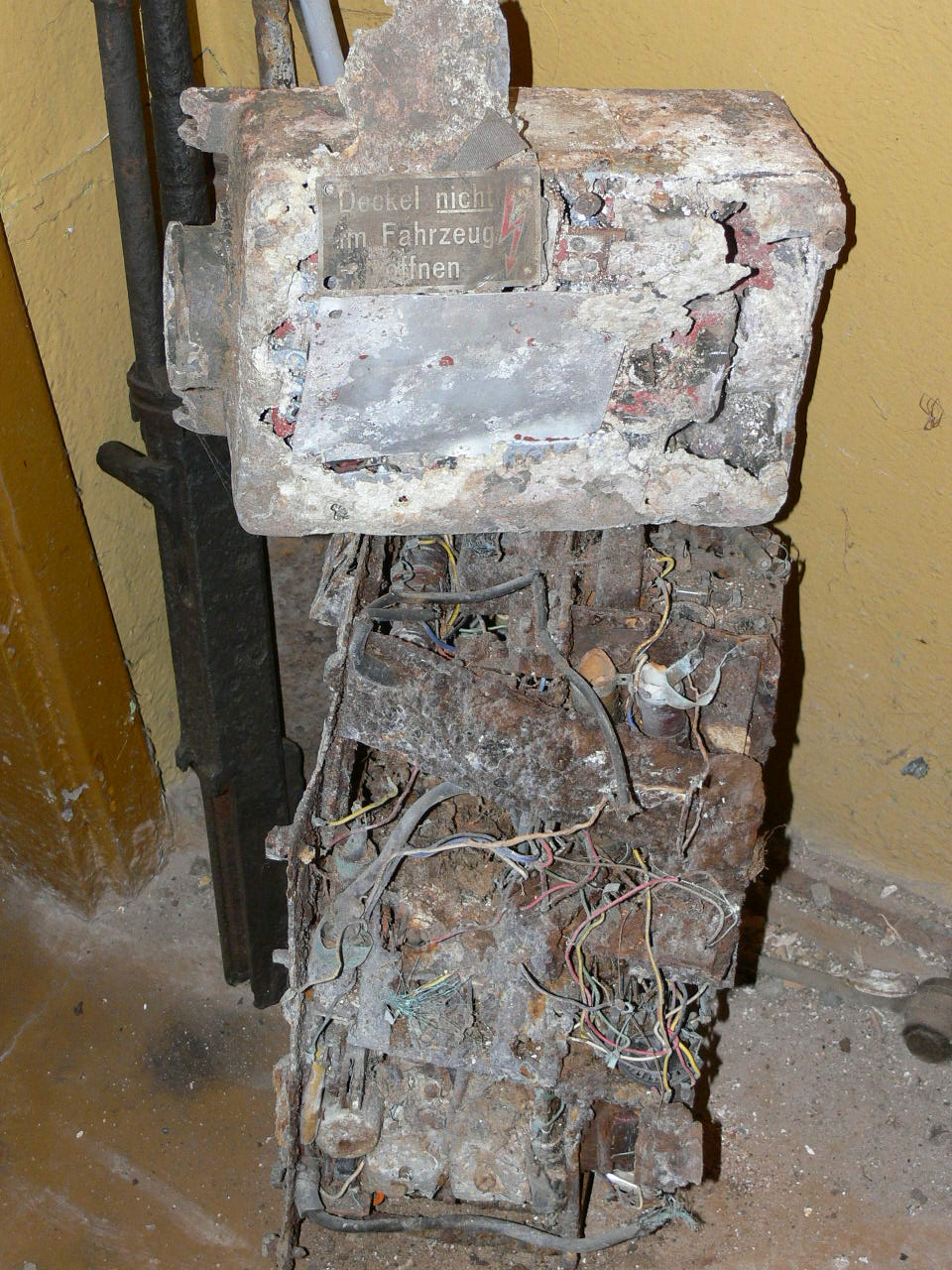

Nehvatajushaja panelj zashiti bila vinuta iz kopannova prijomnika Afl

tālāk,tālāk!!!....es jau jūtu ka būs baigi labi...bildes-bildes studijā!!!

nu skaisti......blakus topikā atrodu visu pārējo....viss kaifs aplauzts.......

Restavraciju paneli i samoi karobki radioprijomnika nedelal. Toljka pomil i vichistil.

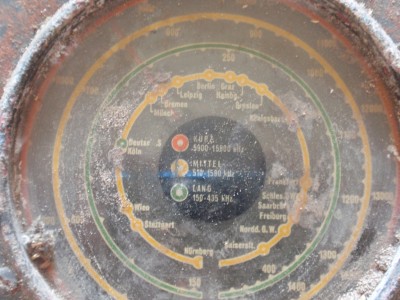

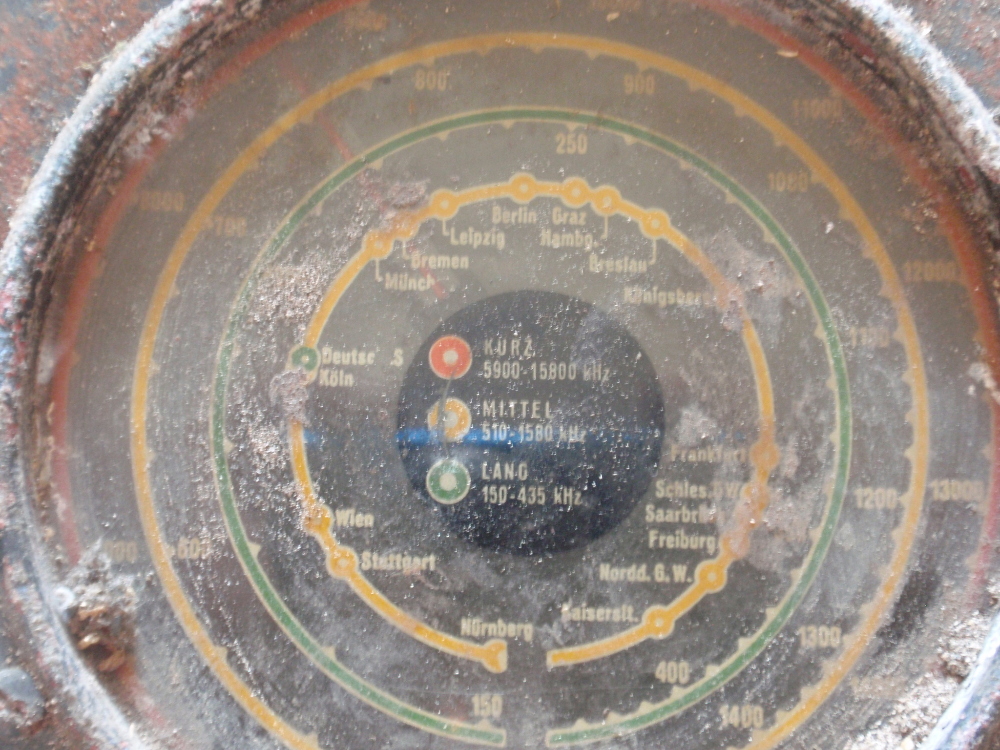

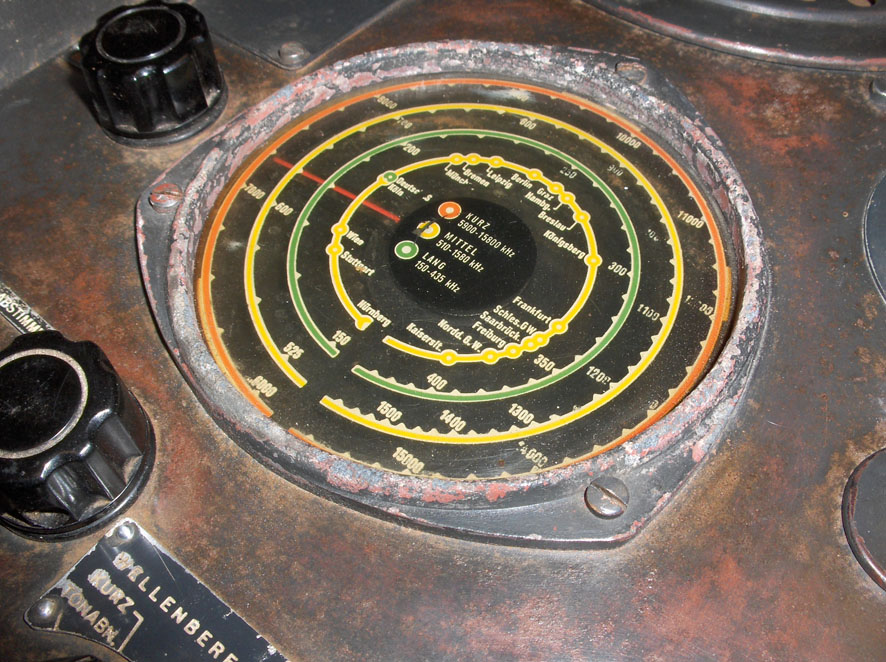

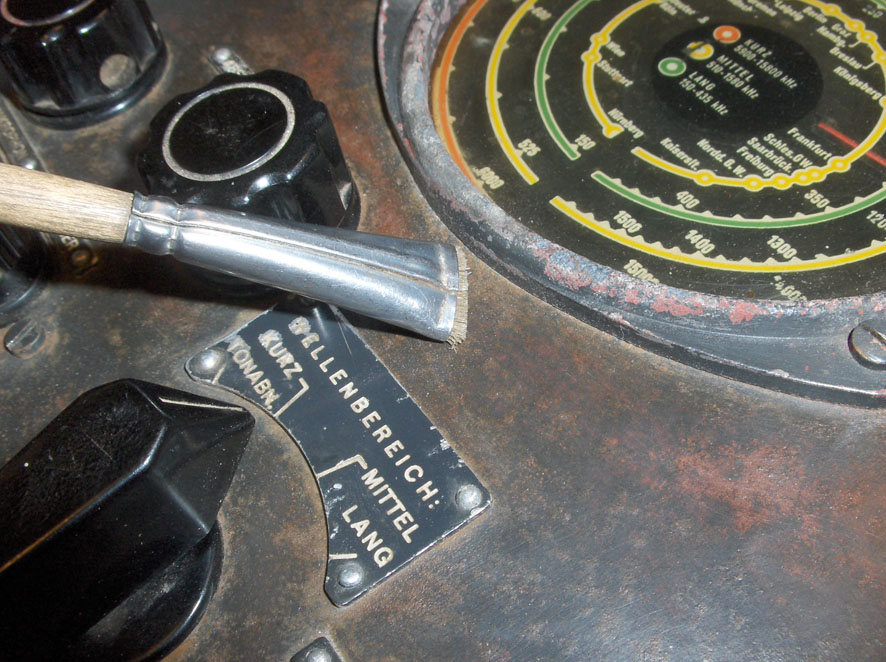

Skalo razobral i vimil a poverhnostuju rzhavcinu na panele snimal mehanicheski obrezonoj kistju.

Eto v krce i vsjo...
Kak uzhe pisal, bili zameneni i vse lampi v prijomnike, kotorih jesho bez problem v Germanii kupitj mozhno (originaljnih - vremjon voini)
I teper aparat ochen prijatno rabotajet.

V planah jest zdelatj i rabochuju sistemu pitanija ot akumuljatorov - za osnovu akumuljatori na 12V, kak v UPS blokah, i preobrazavatelj na 2 x 1,2V i invertor na 90V. Togda i v polevih uslovijah rabotaj budet!

Jesho nado naiti ili zdelatj krishku dlja prijomnika.

Отличная работа. Поздравляю.

Krasota! Otlichnaja rabota!

класс
