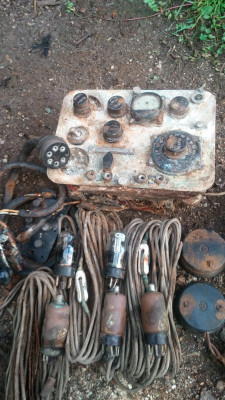

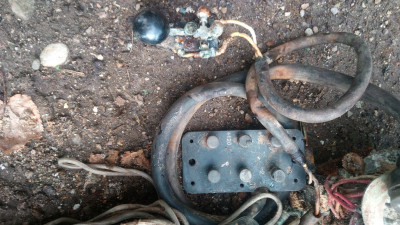

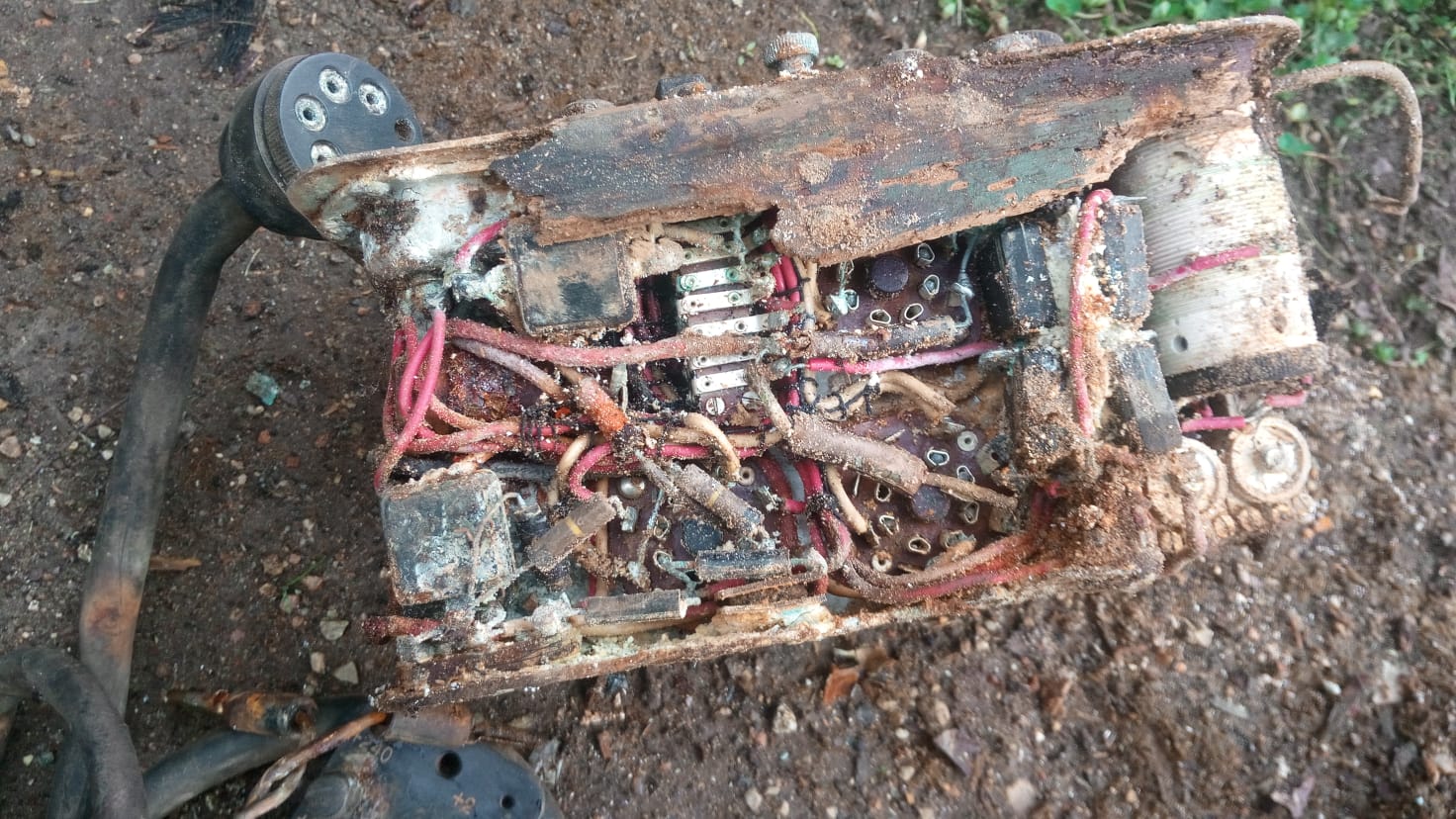

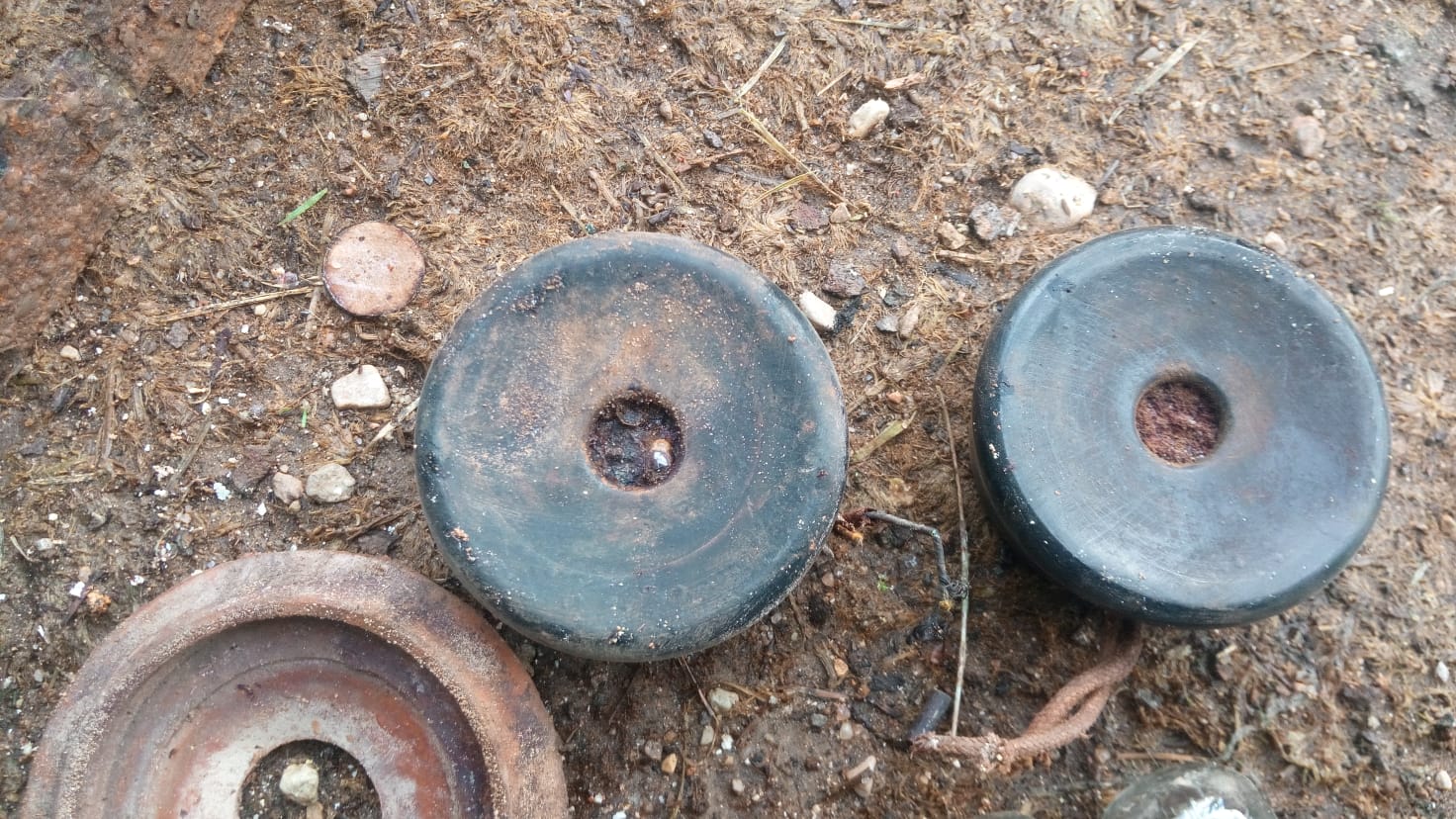

Подскажите чьё было средство связи и каких годов.

Спасибо

Носимая радиостанция КВ диапазона "Север" для спецподразделений. Изготовитель: СССР. 1941 г. Завод им. Козицкого, город Ленинград. С 1942 года выпускался модернизированный вариант «Север-бис» с несколько увеличенной выходной мощностью, но с суженным диапазоном частот и с возможностью работать на фиксированной частоте с кварцевой стабилизацией.

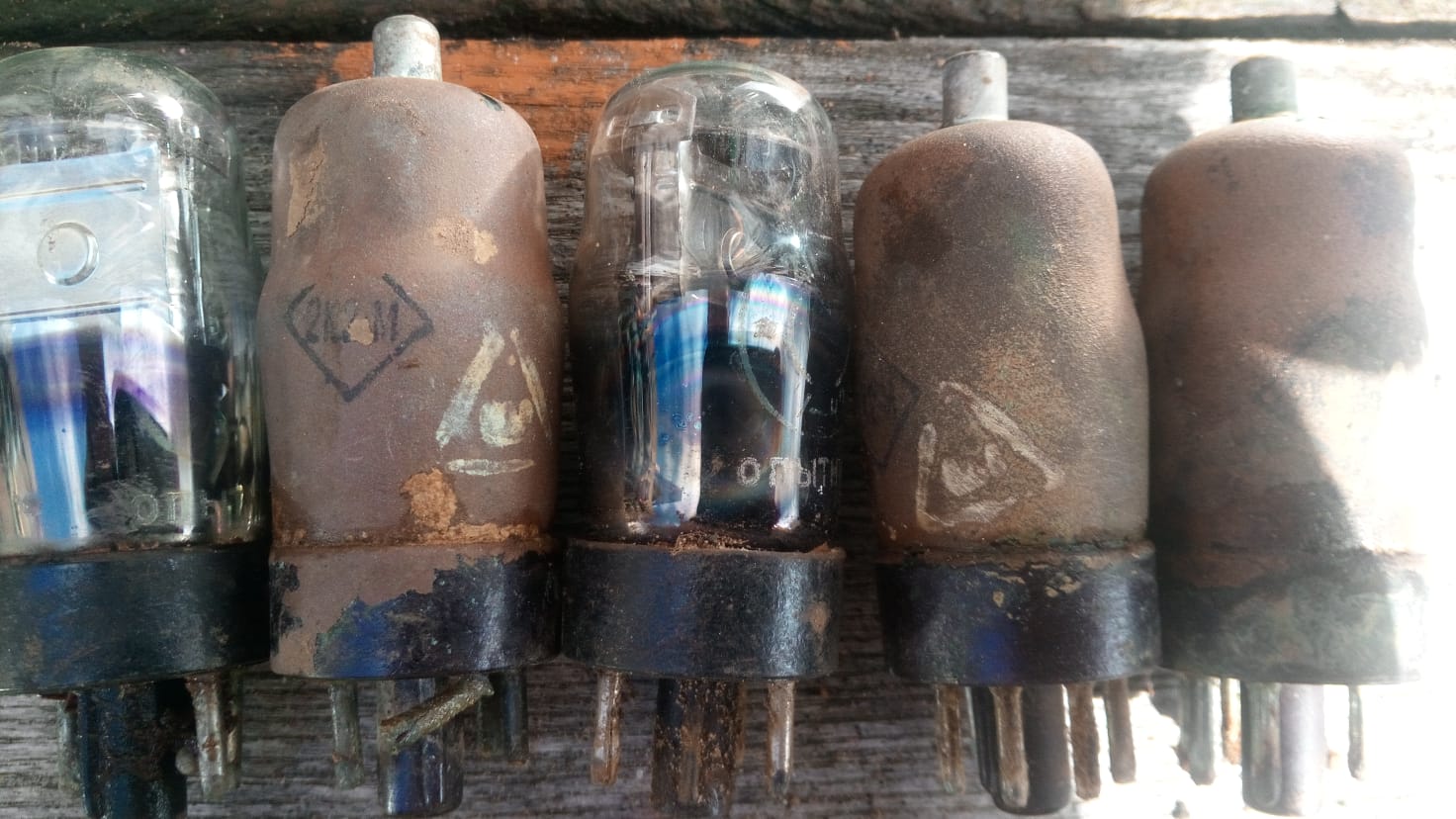

В годы войны, основная станция в партизанских отрядах и спец. групп военной разведки, работающих в тылу врага. В целях секретности, на всех радиокомпанентах самой радиостанции, так же и на самих радиолампах до 1942 года, наносилась маркировка деталей английского производства.

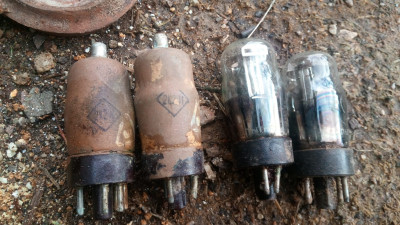

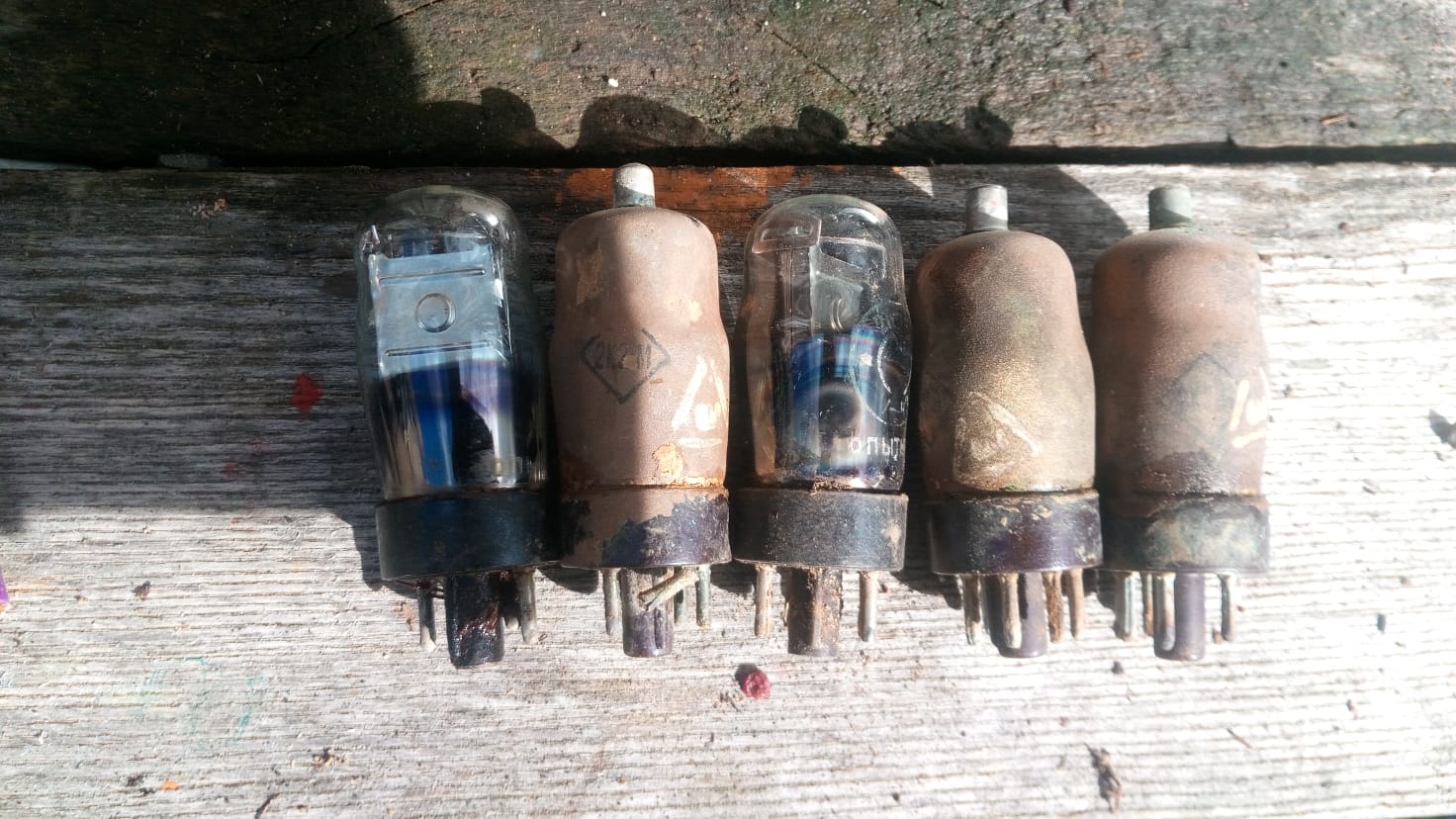

Приёмник прямого усиления, трёхкаскадный, с регенеративной обратной связью. Передатчик двухкаскадный, работающий как с плавной перестройкой частоты, так и на фиксированных частотах с применением сменных кварцевых резонаторов («Север-бис»). Плавная настройка приёмника и передатчика — по градуировочным кривым, прилагаемым к каждой радиостанции. Радиостанция выполнена на трёх малогабаритных («малгаб») лампах : один пентод типа 2К2М служит усилителем высокой частоты приёмника и задающим генератором передатчика, другой такой же — регенеративным детектором приёмника; третья лампа — пентод СО-244 (или «24») — усилитель низкой частоты приёмника и выходной усилитель мощности передатчика. Несмотря на то, что «Север» представляет собой трансивер (две из трёх ламп работают и на приём, и на передачу), настройка приёмника и передатчика является независимой.
Спасибо за информацию
Диапазон частот:
приемника – 3,62…12,25 МГц,
передатчика – 3,62…6,25 МГц).
Вид работы – только телеграф (А1).
Выходная мощность – до 1,3 Вт.
Размеры: 205 х 150 х 110 мм.
Питание от сухих батарей БАС-60 (4 шт.) и двух накальных элементов ЗС.
Дальность связи с приемным радиоцентром иногда достигала порядка 500-600км

Радиостанции “Север” и “Север-бис” переносились в двух брезентовых сумках. В первой сумке размещались приемопередатчик, ключ, телефоны, кварцы, лучи антенны и противовеса, а также запасное имущество. Габариты сумки 290 х 290 х 200 мм. Вес – 6,5 кг. Во второй сумке размещались анодные и накальные батареи с кабелем питания. Габариты сумки 260 х 290 х 130 мм. Вес – 7,5 кг.
Антенное устройство этих радиостанций состояло из изолированного луча длиной 24 м и двух лучей противовеса – одного длиной 12 м и второго длиной 3 м.


Самодельная работающая реплика радиостанции "Север"
